8 •••• 1. Operación

LOKPRINT™ Manual del Usuario

1.4.1 Configuración de Fusible Principal

El (los) fusible(s) principales de la LOKPRINT están ubicados dentro del receptor
de entrada de corriente AC. La entrada tiene un pequeño cajón rojo para el (los)
fusible(s) y así seleccionar la línea de voltaje adecuado. Si el número en la ventana
NO corresponde a la corriente que será suministrada NO conecte el cordón.
Reconfigure así:

1) Usando un destornillador de pala, abra la entrada de AC levantando la pestaña

justo encima de la ventana indicadora.

2) Remueva el cajón rojo para fusibles.

3) Remueva todos los fusibles y el puente, si este está presente.

4) Inserte los fusibles y el puente correctos para su aplicación específica.

Primera Configuración: Línea de voltaje entre rango de

100 - 132 VAC @ 50 - 60Hz

1) Instale un fusible P/N 921122 - 5.0A 250V TD 1/4 X 1 1/4

2) Instale un puente

Vea figura de Fusible 1

Segunda Configuración:

Linea de voltaje entre rango de

180 - 240VAC @ 50 - 60Hz

1) Instale dos fusibles P/N 990688 - 2.5A 250V TD 5X20mm

NOTA: El Puente de retirarse para instalar ambos fusibles 5 x

20mm.

Los fusibles deben estar entre los puntos A y B como se muestra, y
no entre B y C.

Vea figura de Fusible 2

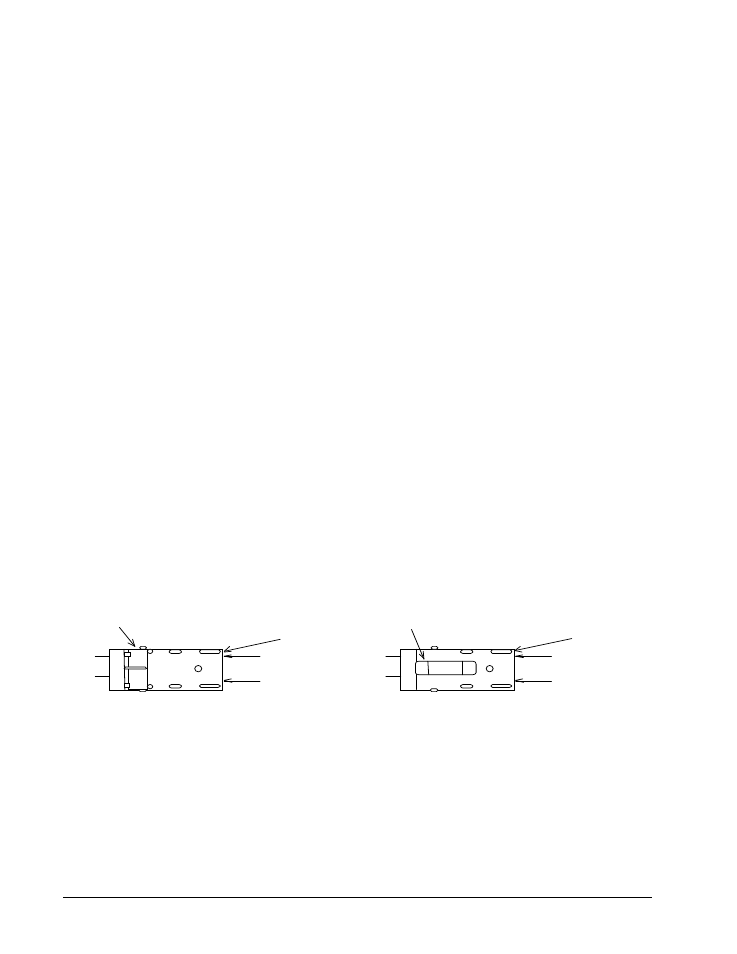

Ubicación de texto

115V

Ubicación de texto

230V

Dos fusibles 5 x 20MM en cada lado

FIGURA de FUSIBLE 2

Un fusible 1/ 4 x 1 1/ 4"

Ubicación de texto

115V

Ubicación de texto

230V

Puente

FIGURA de FUSIBLE 1

Fusible 5 x 20 mm

FRENTE

FRENTE

A

B

C


5) Vuelva a introducir el cajón rojo en la entrada AC con el voltaje deseado visible.

6) Cierre y verifique que el voltaje correcto queda visible en la ventana.
