Página 26

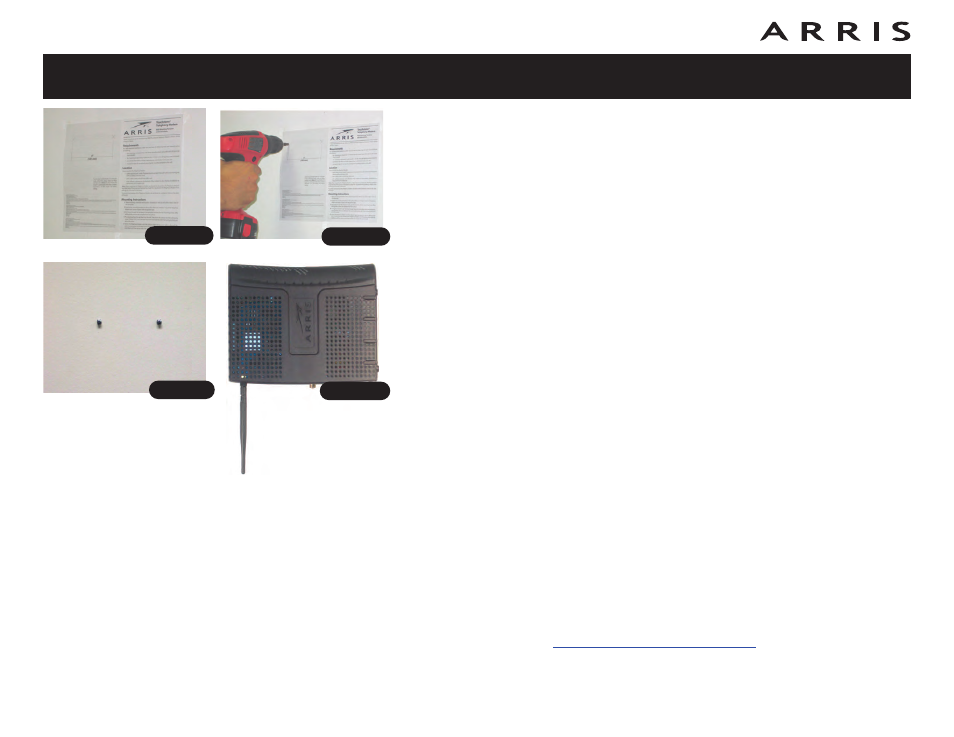

Paso 1
Paso 2
Paso 3
Paso 4
26
Manual del usuario del módem de telefonía Touchstone WTM652
Instalación del Módem de telefonía
Puede instalar el módem de telefonía en la pared o colocarlo sobre el escritorio.
Si va a realizar una instalación de pared, puede colocar el módem de telefonía
con los indicadores hacia arriba (posición vertical) o de lado (posición horizontal).
Herramientas y materiales
Asegúrese de tener las siguientes herramientas y materiales antes de instalar el
módem por cable en la pared:
• Instalación en pared de mampostería: dos pernos de anclaje para pared de
mampostería de 6 mm y una broca de 6 mm (no incluidos).
• Instalación en madera laminada o en soportes: dos tornillos autorroscantes
del n.º 6 de 38,1 mm (incluidos)
• Destornillador (plano o de estrella, según el tipo de tornillos que utilice).
• Plantilla de instalación en pared (incluida).
• Cinta adhesiva transparente (para fijar momentáneamente la plantilla de
instalación a la pared).
Instrucciones para la instalación en pared
1 Coloque la plantilla de instalación en la superficie donde desee instalar el
módem de telefonía y fíjela con cinta adhesiva transparente.
2 Perfore los orificios para los tornillos utilizando la plantilla de instalación.
Una vez perforados los orificios, retire la plantilla.
3 Si utiliza pernos de anclaje para pared de mampostería, colóquelos en la
pared. A continuación, ajuste los tornillos en la pared dejando un espacio de
aproximadamente 3 mm entre la cabeza del tornillo y la pared. Si no utiliza
los pernos de anclaje, tan solo apriete los tornillos.
4 Coloque el módem de telefonía con las luces indicadoras hacia arriba o hacia
la derecha, según prefiera. Introduzca los tornillos en ambas ranuras de
montaje (ubicadas en la parte trasera del módem de telefonía) y deslice la
caja hacia abajo hasta que el tornillo llegue al extremo estrecho de la ranura.
5 Siga en sección
