Manual del usuario del módem de telefonía Touchstone®WTM552
30
Instalación de
Configuración
Configuración
Solución de
Conexión del módem de telefonía
ATENCIÓN: la conexión del módem de telefonía a la red telefónica
existente sólo debe realizarse por un instalador profesional. Se
deben quitar las conexiones físicas hacia el proveedor de telefonía
anterior y se debe verificar el cableado; no debe existir ningún
voltaje. La cancelación del servicio telefónico no es adecuada. El
incumplimiento de esto puede resultar en la pérdida del servicio y/
o daño permanente al módem de telefonía.
1 Enrosque la antena en el conector de la parte trasera del módem de
telefonía (C). Apriete sólo manualmente. Gire la antena para que apunte
directamente hacia arriba, si es posible.
2 Conecte un extremo del cable coaxial a la toma de salida o al divisor y el
otro extremo al conector del cable del Módem de telefonía (G). Apriete las
conexiones manualmente, y después apriete 1/8 de vuelta con una llave
de tuercas.
Nota: para un mejor funcionamiento, utilice un cable coaxial de alta calidad
y minimice el número de divisores entre la salida de cable y el módem
de telefonía.
3 Inserte el conector del cable de alimentación en el conector de alimentación
de la parte trasera del Módem de telefonía (H) y conecte el cable de
alimentación en una toma de corriente de CA cercana.
La luz indicadora de encendido que se encuentra en la parte frontal del
Módem de telefonía debe encenderse y luego parpadear una vez (vaya a la
tabla de luces indicadoras en la página 44). Si no se enciende, consulte la
sección
.
4 Conecte un extremo del cable Ethernet a cualquier puerto en la parte
posterior del Módem de telefonía, (D) y el otro extremo al puerto de
Ethernet del equipo, concentrador o enrutador de banda ancha.
Nota: si desea conectarlo al equipo informático, utilice el cable Ethernet que
se incluye con el paquete del Módem de telefonía.
5 Conecte un extremo del cable telefónico al puerto de teléfono en la parte
trasera del módem de telefonía (A o B). Conecte el otro extremo al teléfono.

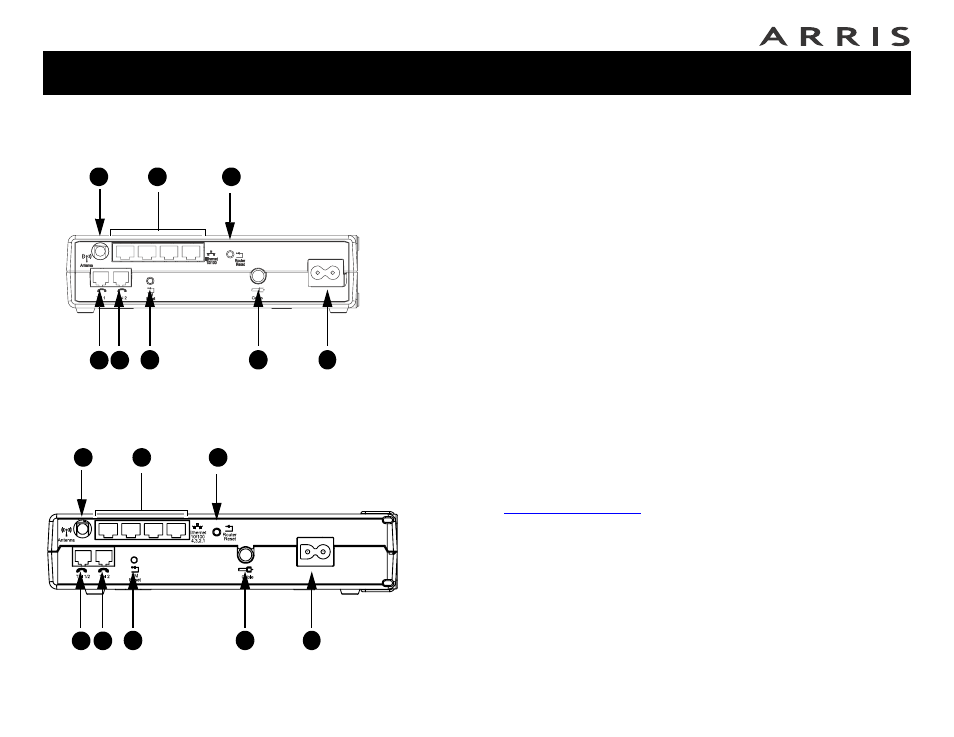

WTM552A/B/C
WTM552G/H
D
E
A B
G
H
C
F
4,3,2,1
D
E
A B
G
H
C
F
