Circuito CPL
El circuito CPL (de Coupling, acoplamiento) compensa los efectos
del acoplamiento entre la caja y las superficies limítrofes cercanas
o si la caja se utiliza como monitor de escenario. CPL empieza
gradualmente a 1 kHz, con la atenuación máxima por debajo de
400 Hz. Para conseguir una respuesta de frecuencia equilibrada,
el circuito CPL se puede configurar hasta valores de atenuación en
dB entre 0 y –9.
Los valores CPL positivos crean un refuerzo de baja frecuencia
ajustable (de 0 a +5 dB) y pueden seleccionarse cuando el sis‐
tema trabaje en modo de rango completo sin subwoofers.
2.4. Características de la dispersión
Debido al patrón cónico de cobertura del diseño del motor coa‐
xial, las características de dispersión horizontal y vertical de
MAX2 son en gran parte idénticas (las pequeñas diferencias que
se producen se pueden imputar a la forma de la caja). El dia‐
grama siguiente muestra el ángulo de dispersión respecto a la fre‐
cuencia de una sola caja, trazado con líneas de igual presión
acústica (isóbaras) a –6 dB y –12 dB. El ángulo de dispersión de
75° nominal se mantiene de 1 a 16 kHz.

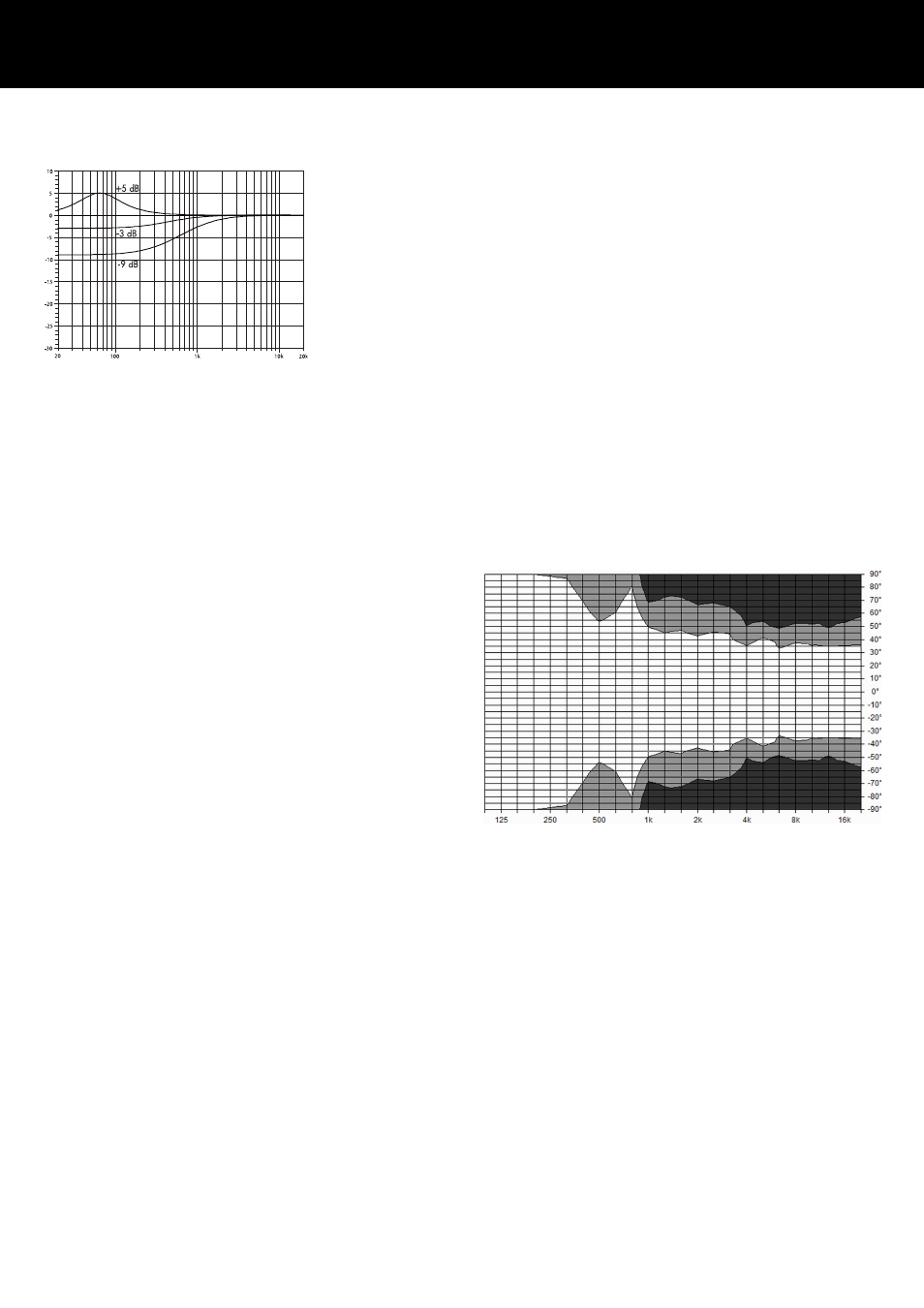

Diagrama de isóbaras
Corrección de la respuesta de frecuencia del circuito CPL
