Ajustes del controlador
Para el ajuste acústico, se pueden seleccionar las funciones CUT, HFC y
CPL.
Circuito CUT
Si se establece en CUT, se reduce el nivel de presión de baja frecuencia
de J12. El arreglo de J12/J8 ya estará configurado para utilizarlo con
los subwoofers J-SUB, Q-SUB o B2-SUB de d&b.
Circuito HFC

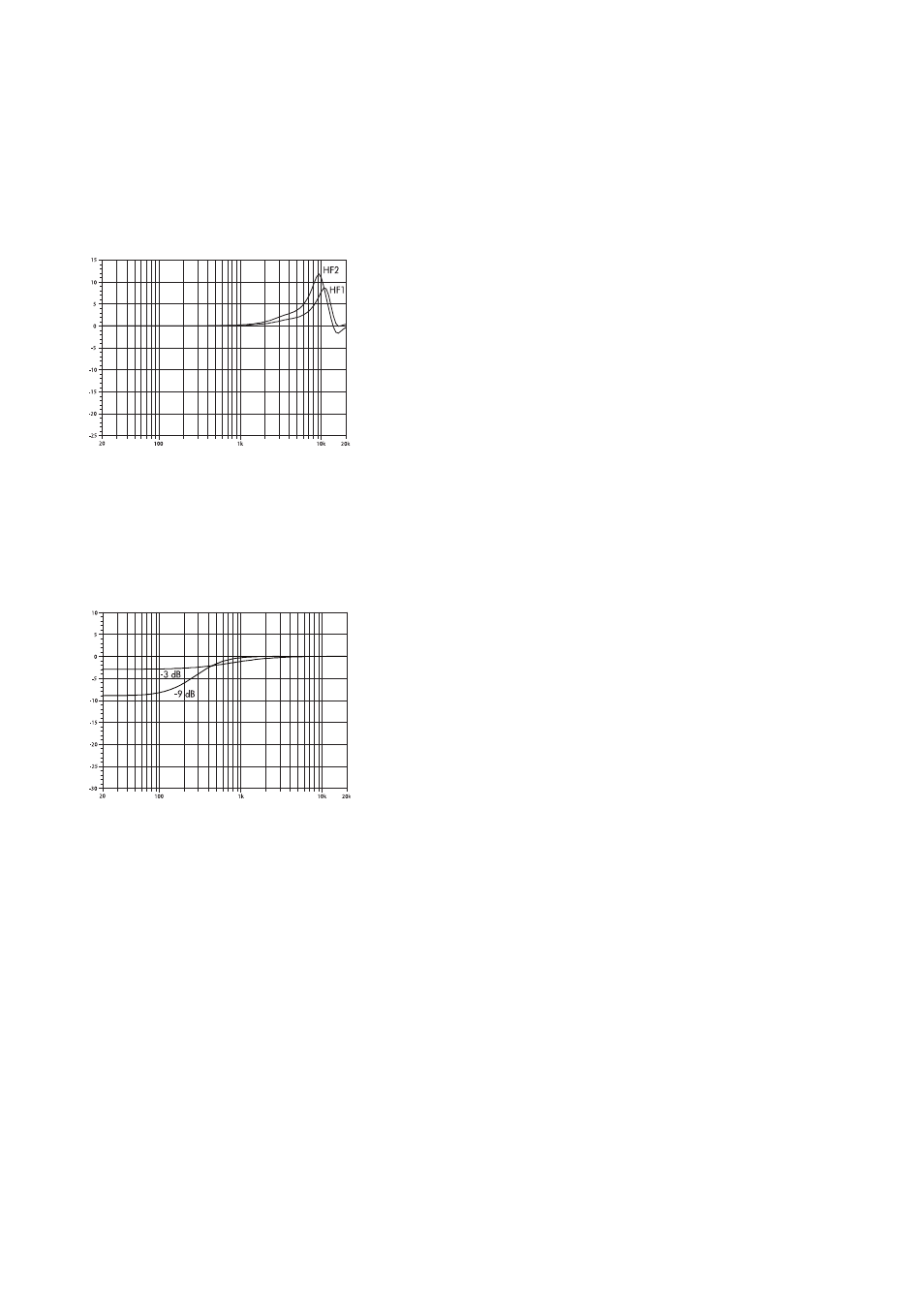

Fig. 4: Corrección de la respuesta de
frecuencia del circuito HFC, ajustes HF1 y
HF2
La selección del circuito HFC (siglas en inglés de Compensación de altas
frecuencias) compensa la pérdida de energía de altas frecuencias
debida a la absorción en aire cuando los altavoces se utilizan para
cubrir las posiciones de escucha en campo lejano.
El circuito HFC tiene dos ajustes (HF1, HF2) para las diferentes
distancias que las cajas tienen que cubrir. Los ajustes deben utilizarse de
manera selectiva, sólo para aquellas cajas que cubran las distancias
respectivas, HF1 para distancias superiores a 40 m (130 ft), HF2 para
distancias superiores a 80 m (260 ft).
La compensación se ha ajustado para una humedad relativa normal del
40%. Con una humedad inferior se incrementa la absorción por el aire,
por lo tanto las distancias en las que la configuración respectiva de HFC
ofrecerá una ecualización correcta serán más cortas que lo que se ha
indicado más arriba.
La función HFC ofrece el balance de sonido correcto entre las zonas de
público cercanas y alejadas, al tiempo que todos los amplificadores del
arreglo se pueden alimentar con la misma señal.
Circuito CPL
Fig. 5: Corrección de la respuesta de
frecuencia del circuito CPL
El circuito CPL (de Coupling o Acoplamiento) compensa los efectos del
acoplamiento o suma positiva de graves entre las cajas porque reduce
el nivel de frecuencia media y baja. La función CPL debe utilizarse
cuando las cajas J8/J12 se utilicen en arreglos de cinco o más. Como
los efectos del acoplamiento se incrementan con la longitud del arreglo
lineal, el circuito CPL se puede configurar hasta valores de atenuación
en dB entre 0 y –9. CPL empieza gradualmente a 2 kHz, con la
atenuación máxima por debajo de 100 Hz. Con valores de atenuación
superiores la frecuencia de ángulo del filtro cambiará hacia valores
inferiores.
La función del circuito CPL de J12 en el amplificador D12 se muestra en
el diagrama opuesto. Tenga en cuenta que todas las cajas dentro del
arreglo lineal deberán funcionar con la misma configuración de CPL.
