Funcionamiento
¡PRECAUCIÓN!
Los altavoces J-INFRA sólo deben funcionar con un amplificador de d&b
configurado para J-INFRA; en caso contrario, existe el riesgo de dañar
los componentes del altavoz.
Con la selección de "2-Way Active (activo de 2 vías)" y el modo
J-INFRA, cada par de canales de salida del amplificador accionará una
sola caja J-INFRA.
INPUT A
OUT A
2-Way
SenseDrive
OUT B
2-Way
AMP B
AMP A

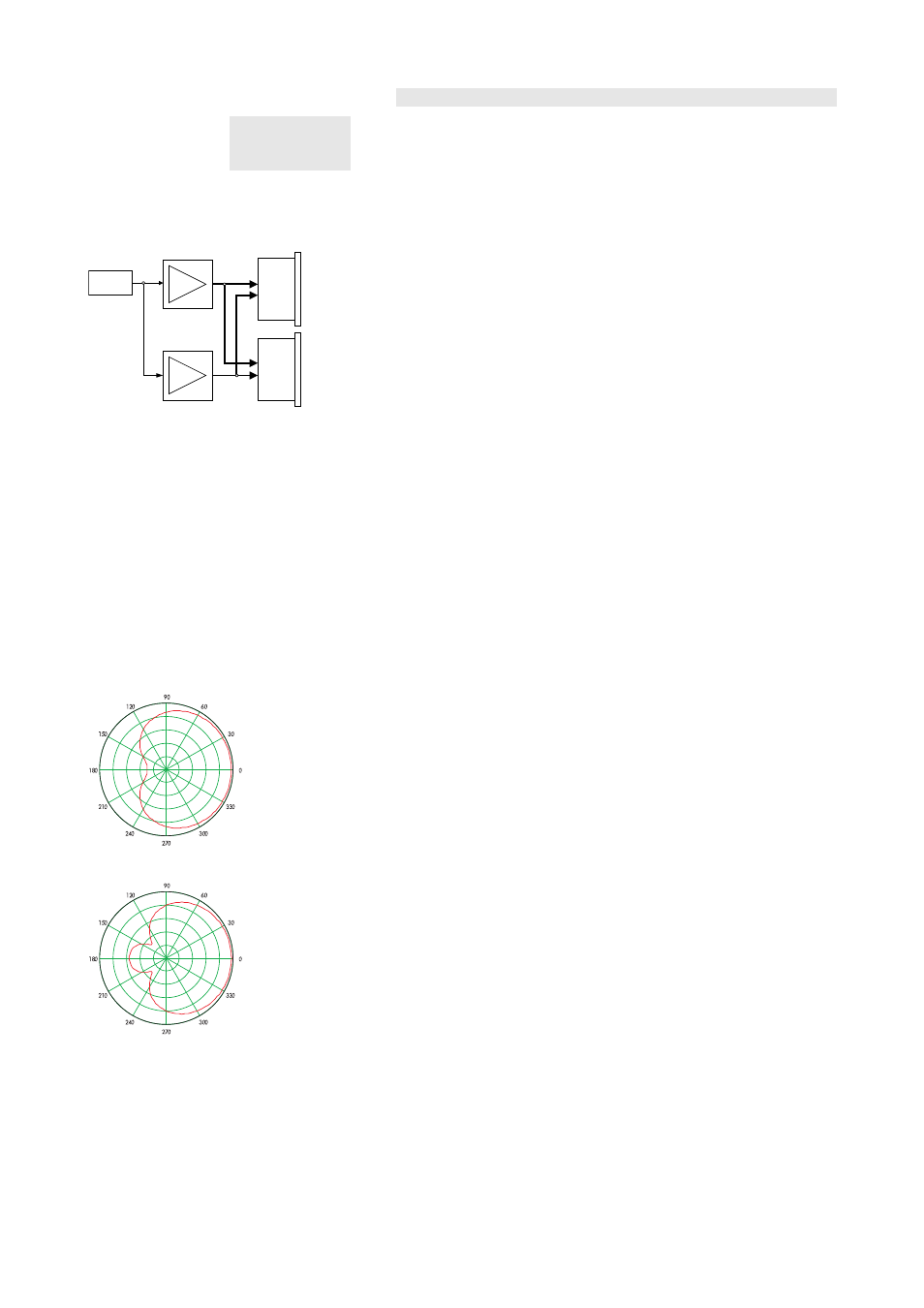

Fig. 3: Ruta de entrada/salida del D12 en
modo activo de 2 vías
La señal de entrada se alimenta a un canal del amplificador, y la señal
de entrada se enruta (conecta) al segundo canal internamente.
En el caso del amplificador D12, para habilitar SenseDrive, la caja del
altavoz debe estar conectada a la salida A.
Ambos canales están ajustados para proporcionar un patrón de
dispersión cardioide además de conseguir una máxima cancelación en
la parte trasera.
Ajustes del controlador
Cuando el J-INFRA se coloque junto a cajas de J-SUB se debe
seleccionar el modo estándar.
Circuito 70 Hz
Cuando las cajas de J-INFRA se sitúan lejos de las cajas J-SUB hay
menor adición de energía entre ambos sistemas. Seleccionar el circuito
70 Hz compensa este efecto al extender el límite de la frecuencia
superior hasta 70 Hz.
Circuito HCD
Fig. 4: Patrón polar cardioide
Fig. 5: Patrón polar hipercardioide
La selección de HCD (hipercardioide) optimiza el ajuste del canal frontal
y posterior para el máximo rechazo a izquierda y derecha detrás de la
caja, lo cual proporciona un patrón de dispersión hipercardioide. Esta
característica es especialmente útil para una configuración con
subwoofers apilados en los lados izquierdo y derecho de un escenario y
proporcionará una mínima interferencia en el escenario.
El modo HCD se puede utilizar para que emita en espacios abiertos o
delante de paredes. La distancia mínima a las paredes posteriores la
proporcionan las ruedas en la parte posterior de la caja. También en el
modo HCD, las columnas adyacentes de J-INFRA deben estar
separadas como mínimo 60 cm (2 ft).
