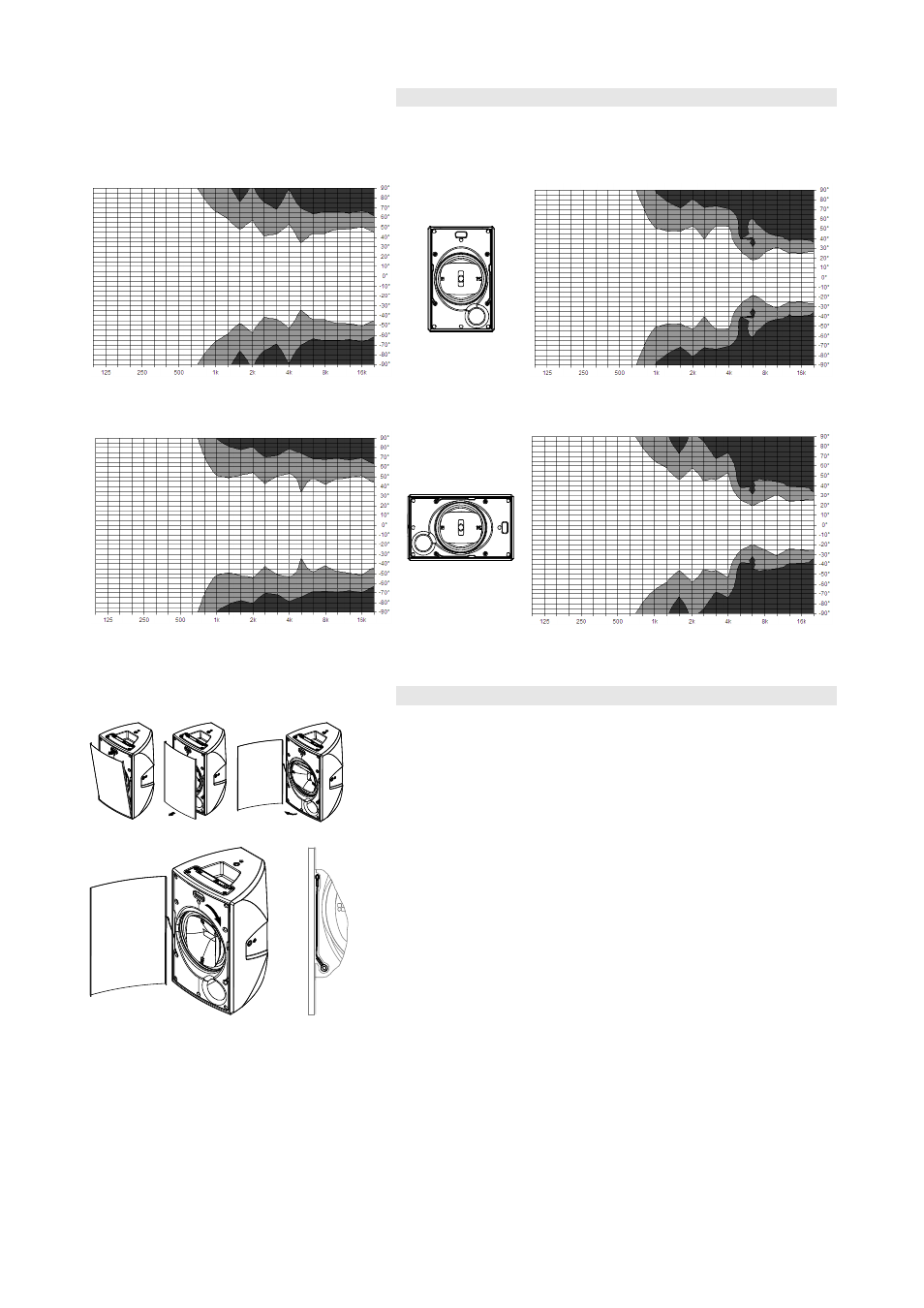

Características de la dispersión
Los gráficos siguientes muestran la sobrefrecuencia del ángulo de
dispersión de una sola caja E6, trazada con líneas de presión acústica
uniforme (isóbaras) de –6 dB y –12 dB.
Fig. 7: Diagrama de isóbaras E6 horizontal,
configuración estándar Fig. 8: Diagrama de isóbaras E6 vertical,
configuración estándar
Fig. 9: Diagrama de isóbaras E6 horizontal,
configuración horizontal con la bocina girada Fig. 10: Diagrama de isóbaras E6 vertical,
configuración horizontal con la bocina girada
Alteración de la dispersión de la bocina de HF
La bocina de HF (altas frecuencias) se puede girar 90° en el conjunto
del motor coaxial. No se necesitan herramientas, porque la rejilla se
sujeta al bafle mediante imanes y se fija con un cable adicional de
seguridad.
Para acceder a la rejilla, utilice la abertura en el asa superior de la caja.
- Extraiga la rejilla.
- Sostenga la trompeta por sus bordes externos y gírela hasta que
esté en la orientación deseada.
- Vuelva a colocar y a fijar la rejilla frontal.
Compruebe que el cable de seguridad se desliza en el hueco entre el
bafle y la carcasa de la caja.
