E12X-SUB
El E12X-SUB es un subwoofer compacto de alto rendimiento que se
utiliza con los altavoces de la Serie E de d&b. Incorpora un motor de
12“, de neodimio y larga excursión, en una caja bass-reflex.
Debido a la red de crossover pasivo integrado, el E12X-SUB puede
funcionar en paralelo con los altavoces E8 en un canal del amplificador,
y extiende en gran medida el rango dinámico de bajas frecuencias y el
ancho de banda de los sistemas.
Como alternativa, puede funcionar activamente por su propio canal del
amplificador sin necesidad de realizar cambios en la caja. En modo
activo, el E12X-SUB se puede utilizar como complemento de las cajas
de la Serie E, pues su respuesta de frecuencia se extiende desde 45 Hz
a 100/140 Hz.
La caja del E12X-SUB está hecha de contrachapado con un acabado
de pintura negra resistente a los impactos y a las inclemencias del
tiempo. La parte frontal de la caja del altavoz está protegida por una
rejilla metálica rígida y una espuma transparente acústicamente. La caja
incorpora un asa y un reborde roscado M20 en el panel superior, que
acepta el soporte de altavoz d&b Z5013 para la instalación de cajas
E8 u otras cajas de rango completo (full range) de d&b.
Cuatro pies de goma impiden el movimiento de la caja y protegen el
panel inferior de arañazos. En el panel superior de cada caja se
incorporan unos entrantes con la forma correspondiente que impiden el
movimiento de la caja cuando se apilan E12X-SUB.
¡PRECAUCIÓN! Los altavoces E12X-SUB sólo deben funcionar con un amplificador de
d&b correctamente configurado porque, en caso contrario, existe el
riesgo de dañar los componentes del altavoz.
Opciones de caja del E12X-SUB
La versión en color especial (SC) de la caja está disponible en todos los
colores de la tabla RAL. El tipo de conector es NL4.
La versión resistente a las inclemencias del tiempo (WR) sólo está
disponible en negro. Está equipado con un cable de entrada fijo (5 m /
16,4 ft, tipo H-07-RN-F 2 x 2,5 mm
2 /AWG 13).
Conexiones

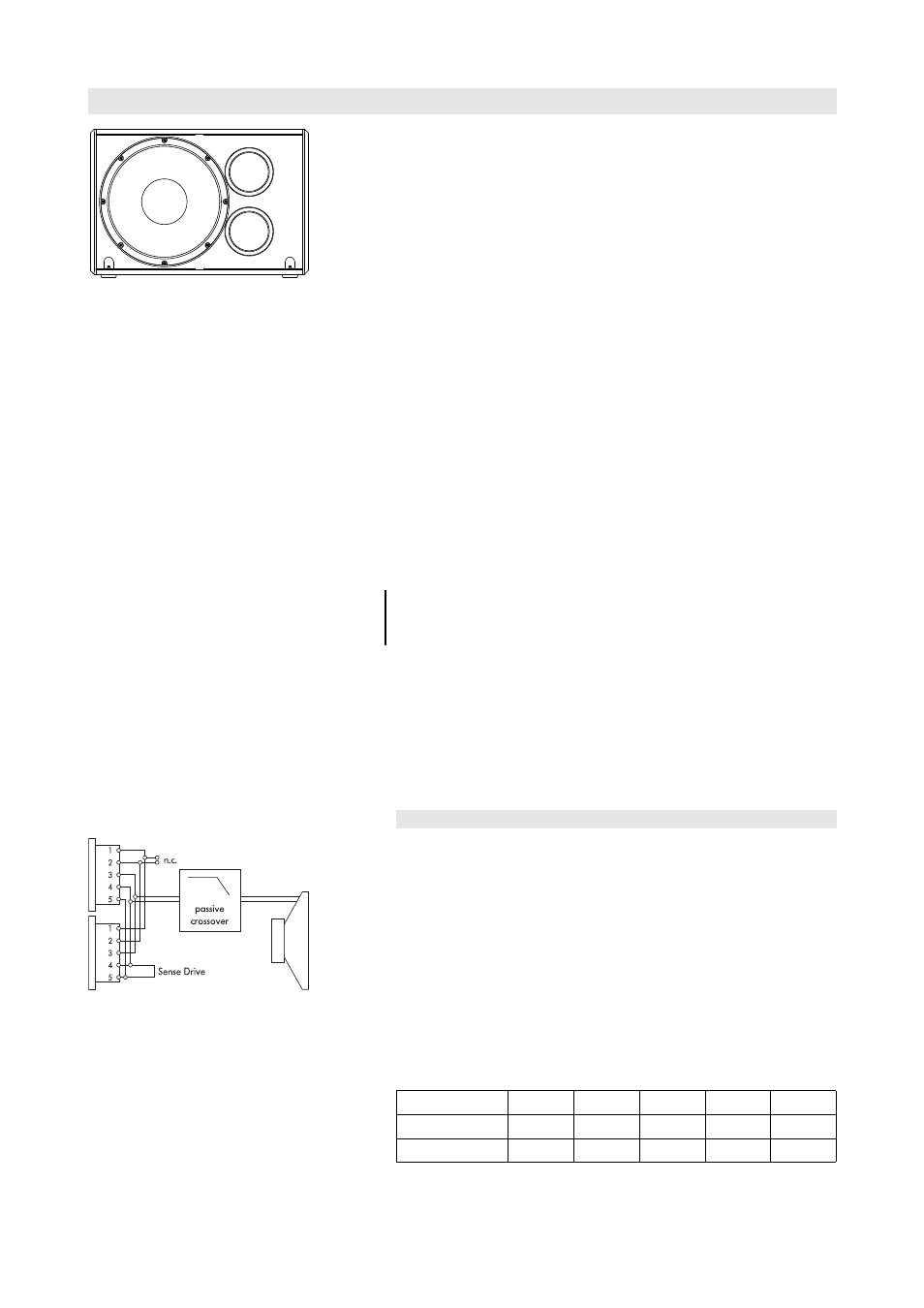

Fig. 1: Cables del conector
La caja del E12X-SUB está provista con un par de conectores EP5. Los
cinco pins de ambos conectores están cableados en paralelo. E12X-SUB
utiliza las asignaciones de pins 3/4 y 5. El pin 5 se utiliza para
SenseDrive (sólo está disponible si se utiliza un amplificador D12 y
cableado de 5 hilos). Los pins 1/2 se asignan a los sistemas de rango
completo de la Serie E. Usando el conector macho como entrada, el
conector hembra permite la conexión directa de altavoces adicionales.
El E12X-SUB se puede suministrar con conectores NL4 como opción. La
función SenseDrive de D12 no está disponible cuando se utilizan
conectores NL4.
Los equivalentes de los pins de EP5 y de los conectores NL4 y la opción
de cable fijo se enumeran en la tabla siguiente.
EP5 1 2 3 4 5
NL4 1+ 1– 2+ 2– n.d.
Cable fijo (PG) Marrón (+) Azul (–)
