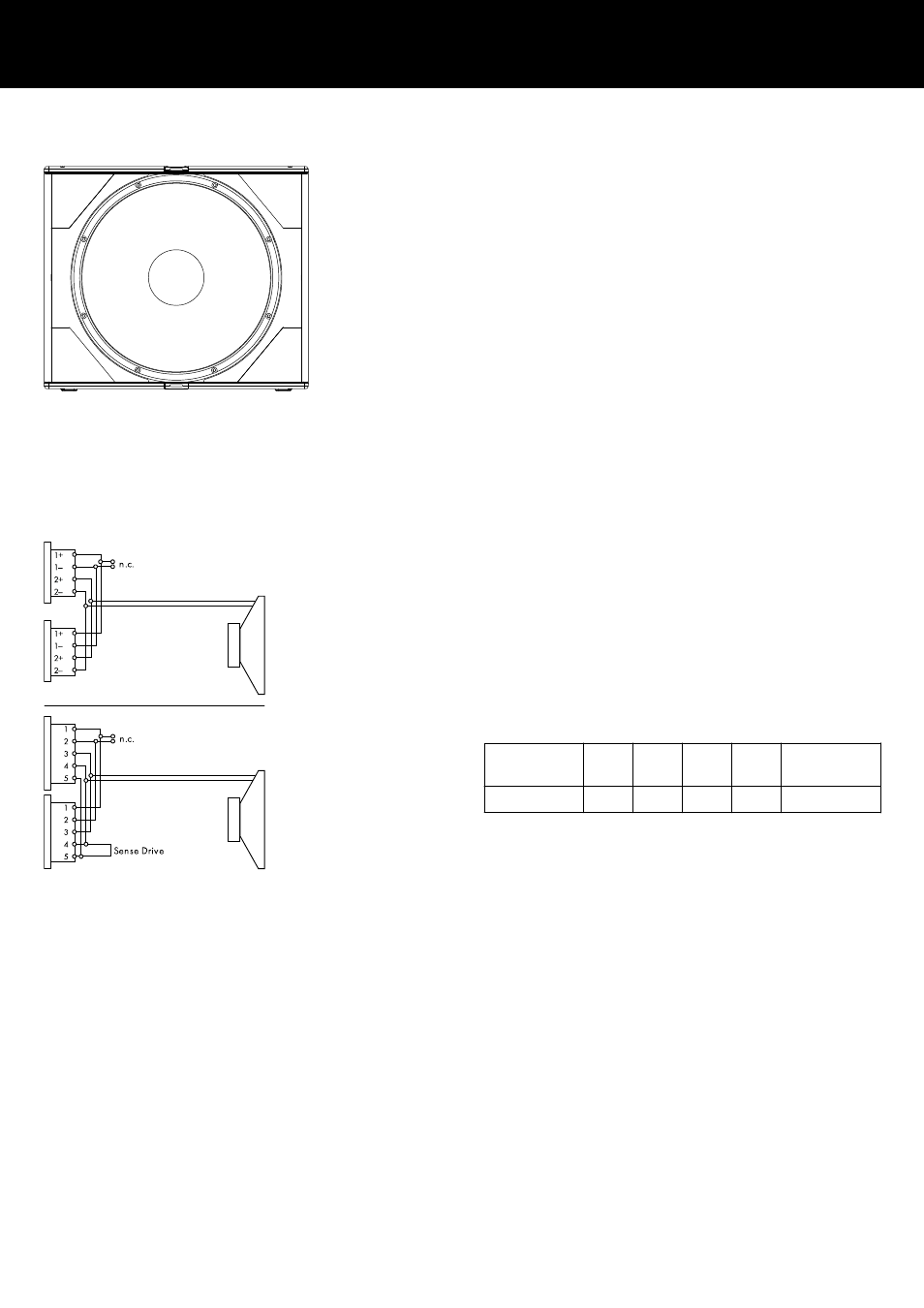

2.1. Descripción del producto
El B6-SUB es un subwoofer activo y compacto de alto rendimiento.
La caja aloja un motor de neodimio de larga excursión de 18" en
un diseño bass-reflex. La respuesta de frecuencia se extiende de
37 Hz a 140 Hz..
La caja está hecha de contrachapado con un acabado de PCP
(Protección de poliurea de la caja) resistente a los impactos y a las
inclemencias meteorológicas. La parte frontal de la caja del
altavoz está protegida por una rejilla metálica rígida y una
espuma transparente acústicamente. Cada panel lateral incorpora
un asa y, montadas en el panel posterior, hay cuatro ruedas resis‐
tentes. Un reborde roscado M20 en el panel superior acepta un
trípode de altavoz para aplicaciones con cajas TOP. Dos patines
ranurados en el panel inferior impiden el movimiento de la caja y
lo protegen contra arañazos. Unos entrantes con la forma corres‐
pondiente en el panel superior de la caja impiden que se mueva
cuando los B6-SUBs se colocan en stack.
2.2. Conexiones
La caja está provista con un par de conectores de 4 pines. Todos
los pines de ambos conectores están cableados en paralelo. La
caja B6-SUB utiliza las asignaciones de pines 2+/2–. Los pines
1+/1– se designan a las cajas TOP. Usando el conector macho
como entrada, el conector hembra permite la conexión directa a
un segundo altavoz.
La caja se puede suministrar con conectores NL4 M o EP5 como
opción.
Los equivalentes de los pines de los conectores aplicables se enu‐
meran en la tabla siguiente.
NLT4 F/M
NL4 M
1+ 1– 2+ 2– n.d.
EP5 1 2 3 4 5 (SenseDrive)
SenseDrive de d&b
La función SenseDrive de los amplificadores D12 permite realizar
la compensación eléctrica de las propiedades del cable del
altavoz que se utiliza. SenseDrive necesita un hilo activo adicional.
En consecuencia, SenseDrive sólo está disponible con los conec‐
tores EP5 y cableado de 5 hilos para los altavoces aplicables.
Nota: Cuando el D12 está en "modo Mix TOP/SUB", la fun‐
ción SenseDrive sólo está disponible en el conector B de
salida.
d&b LoadMatch
A partir del amplificador D80, la función LoadMatch permite que
el amplificador compense eléctricamente las propiedades del
cable del altavoz que se utiliza sin necesidad de un hilo activo
adicional. Para los altavoces aplicables, LoadMatch es, por tanto,
independiente del tipo de conector que se utiliza.
NLT4 F/M/NL4 M y cable del conector EP5
2. Altavoz B6-SUB
