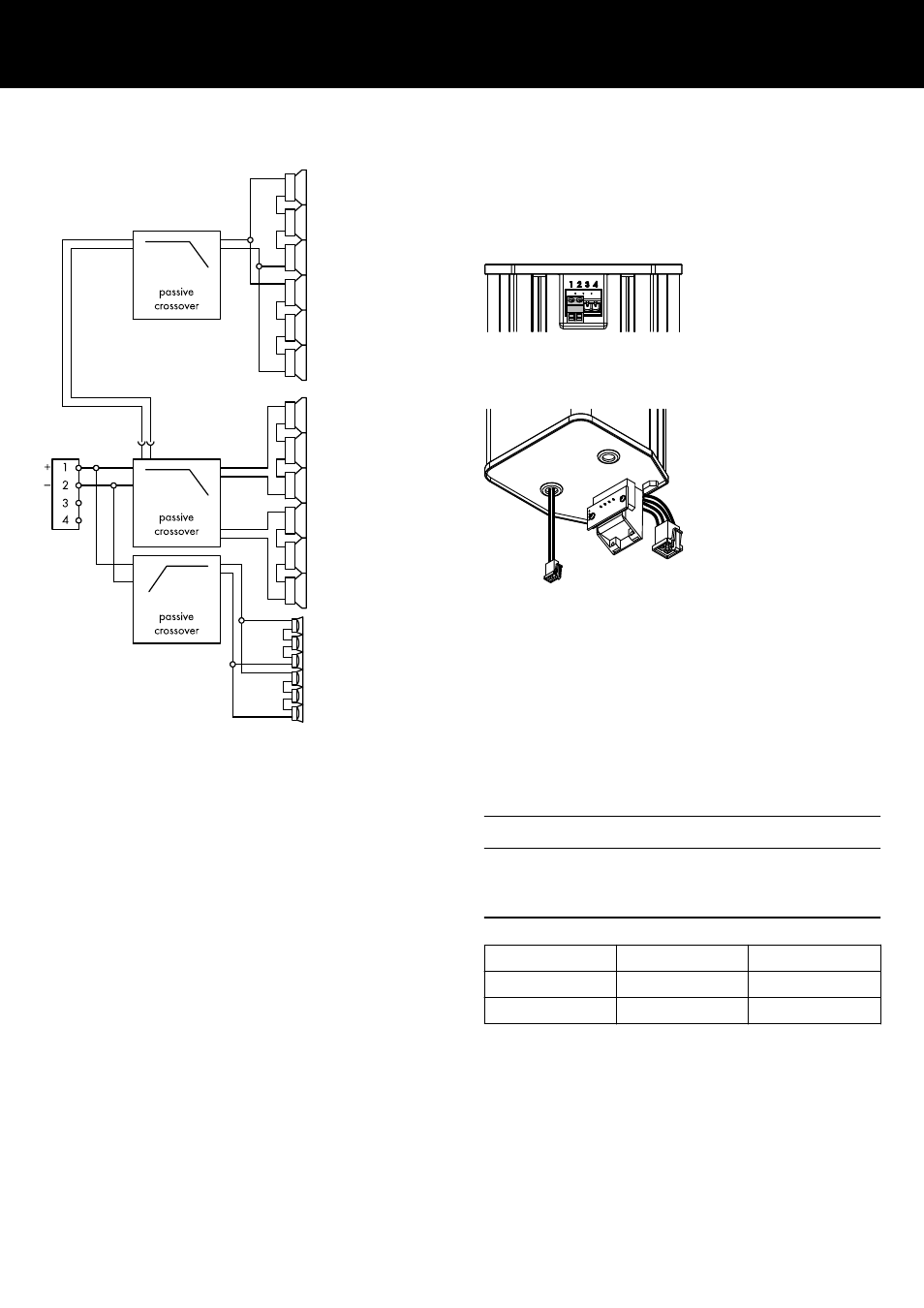

2.2. Conexiones
Las cajas del altavoz 24C incluyen un bloque conector Phoenix
Combicon de 4 polos que admite un conector terminal a cable
pelado Phoenix Combicon de 2 polos (sección transversal de
hasta 4 mm
2 /AWG 11). La caja utiliza las asignaciones de pines
1: + y 2: —. Los pines 3 y 4 no se conectan.
Las cajas de 24C-E están equipadas con un casquillo para paso
de cable fijo que incluye un miniconector Mate-N-Lok de 2 polos.
La conexión eléctrica del extensor se realiza en la caja de 24C.
Además, las cajas de 24C-E también están equipadas con el
mismo bloque conector Phoenix Combicon de 4 polos y el cable
de conector de entrada correspondiente que las cajas 24C, para
permitir una conexión rápida y fácil del extensor a la caja de 24C.
En Þ Capítulo 3. "Conexión del extensor 24C-E"
en la página 13, se ofrece una descripción detallada sobre
cómo se conecta el extensor.
2.3. Funcionamiento
¡AVISO!
Los altavoces de d&b sólo deben funcionar con un amplificador
de d&b correctamente configurado porque, en caso contrario,
existe el riesgo de dañar los componentes del altavoz.
Aplicación Configuración Cajas por canal
24C 24C 2
24C con 24C-E 24C-E 1
Para los amplificadores aplicables, están disponibles las configu‐
raciones de controlador y los modos Dual Channel y Mix TOP/
SUB.
Cables del conector
d&b 24C/24C-E Manual 1.2 es 9
