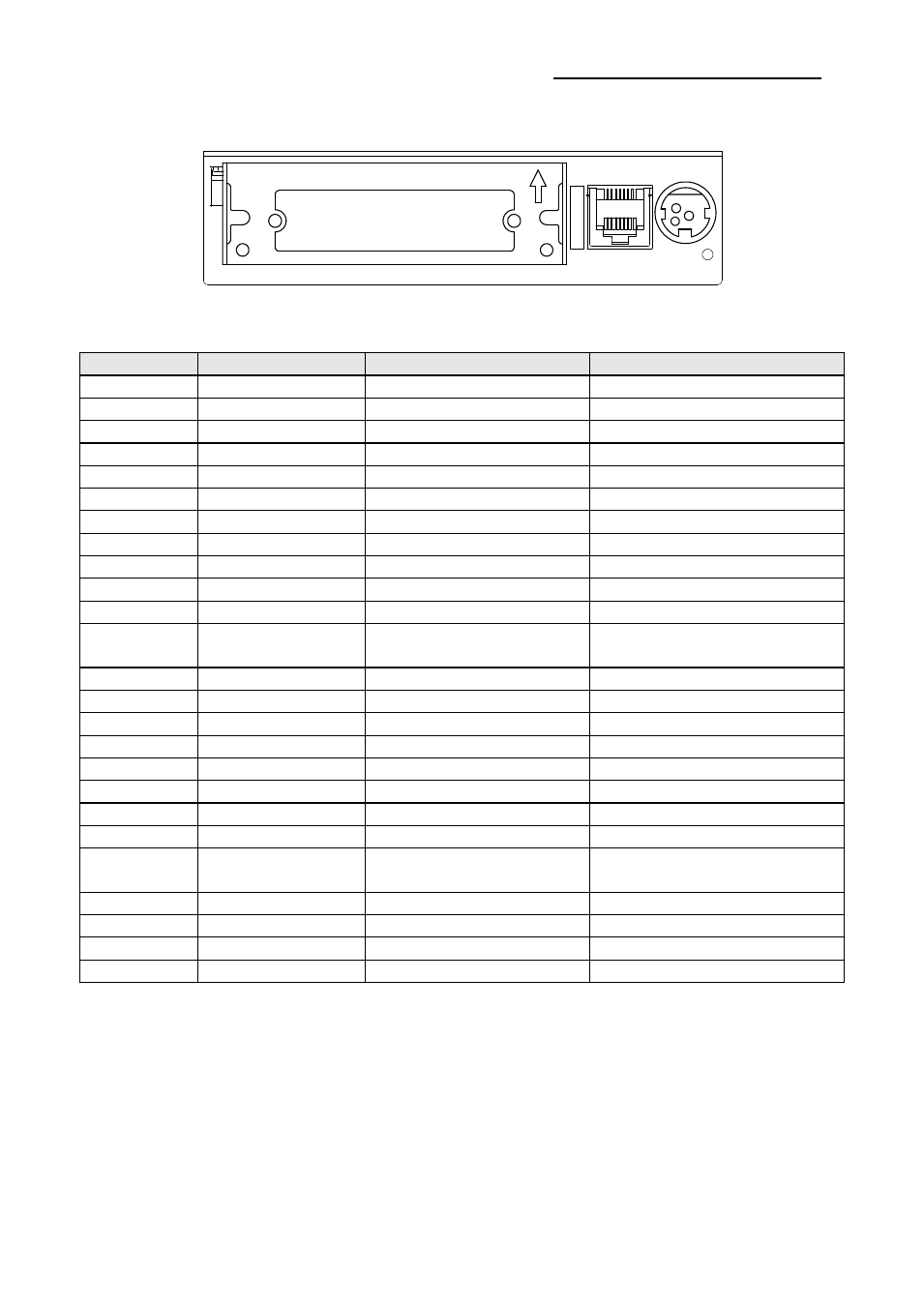

1-2-2 Interfaz Paralelo (IEEE1284)
Pin No.
Fuente
Modo Compatibilidad
Modo Nibble
1
PC
NStrobe
HostClk
2
PC/Impresora
Data 0 (LSB)
-
3
PC/Impresora
Data 1
-
4
PC/Impresora
Data 2
-
5
PC/Impresora
Data 3
-
6
PC/Impresora
Data 4
-
7
PC/Impresora
Data 5
-
8
PC/Impresora
Data 6
-
9
PC/Impresora
Data 7 (MSB)
-
10
Impresora
nAck
PtrClk
11
Impresora
Busy
PtrBusy /Data3,7
12
Perror
AckDataReq
/Data2,6
13
Impresora
Select
Xflag /Data1,5
14
PC
nAutoFd
HostBusy
15
NC
NC
16
GND
GND
17
FG
FG
18
Impresora
Logic-H
Logic-H
19~30
GND
GND
31
PC
nInit
nInit
32
Impresora
nFault
nDataAvail
/Data0,4
33
GND
ND
34
Impresora
DK_Status
ND
35
Impresora
+5V
ND
36
PC
nSelectIn
1284-Active
Conector
Cajón
Conector
Fuente
Alimentactión
Conector Interfaz
