Rev. 1.02 - 11 -
SRP-350IIOBEi
1-3 Có mo conectar la gaveta
※ Advertencia
Use una gaveta que coincida con la especificación de la impresora. Si utiliza una gaveta
incorrecta, se podrían dañar la gaveta y la impresora.
※ Precaució n
No conecte una línea telefónica al conector de la gaveta de expulsión; de lo contrario, la
impresora y la línea telefónica podrían dañarse.

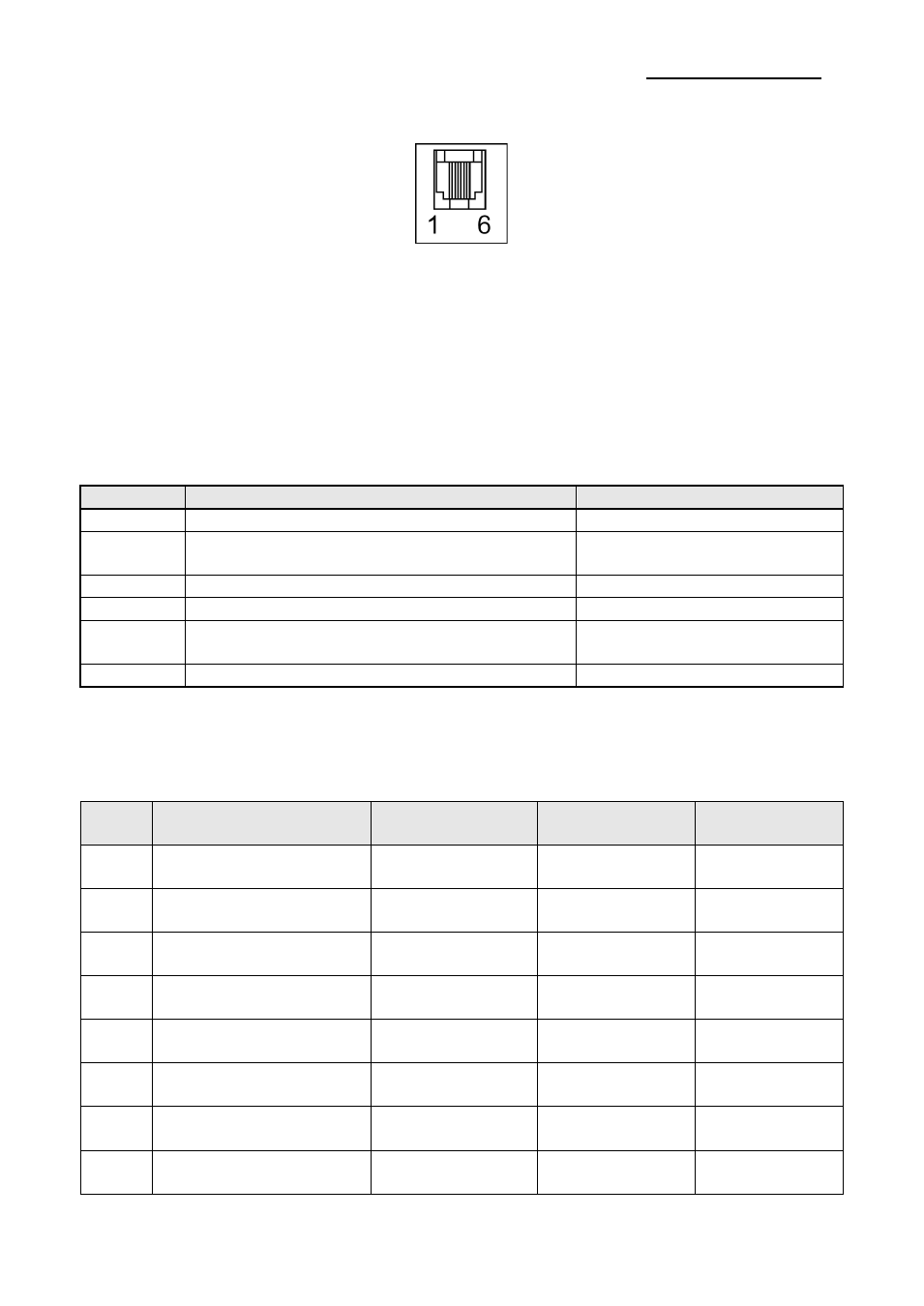

Conecte el cable de la gaveta en el conector de la gaveta de expulsión en la parte trasera
de la impresora junto al conector de suministro de energía.
Clavija N.º Nombre de la señal Dirección
1 Conexión a tierra del bastidor -
2
Señal conductora n.° 1 de la gaveta de
expulsión
Salida
3 Señal de la gaveta abierta/cerrada Entrada
4 +24V -
5
Señal conductora n.° 2 de la gaveta de
expulsión
Salida
6 Señal GND -
1-4 Có mo configurar los interruptores Dip
• Interruptor DIP 1
SW Función
ON
(ENCENDIDO)
OFF
(APAGADO)
Predeterminado
1-1 Reservado - -
OFF
(APAGADO)
1-2 Reservado - -
OFF
(APAGADO)
1-3 Reservado - -
OFF
(APAGADO)
1-4 Reservado - -
OFF
(APAGADO)
1-5 Cortador automático Desactivado Activado
OFF
(APAGADO)
1-6
Control del timbre
interno
Desactivado Activado
OFF
(APAGADO)
1-7
Sensor de papel casi
terminado
Desactivado Activado
OFF
(APAGADO)
1-8 Selección de modo MFi iOS Normal
ON
(ENCENDIDO)
