Página 13
13
Español
Instalación
VGA2-IN / YPbPr
VGA-OUT
VIDEO
AUDIO-OUT
(VGA
1)
AUDIO1-IN
RS-232C
USB
(VGA
2)
AUDIO2-IN
HDMI
RJ-45
(VIDEO)
AUDIO3-IN
VGA1-IN / YPbPr
/
3D SYNC
OUT(5V)
12V OUT
E62405SP
R

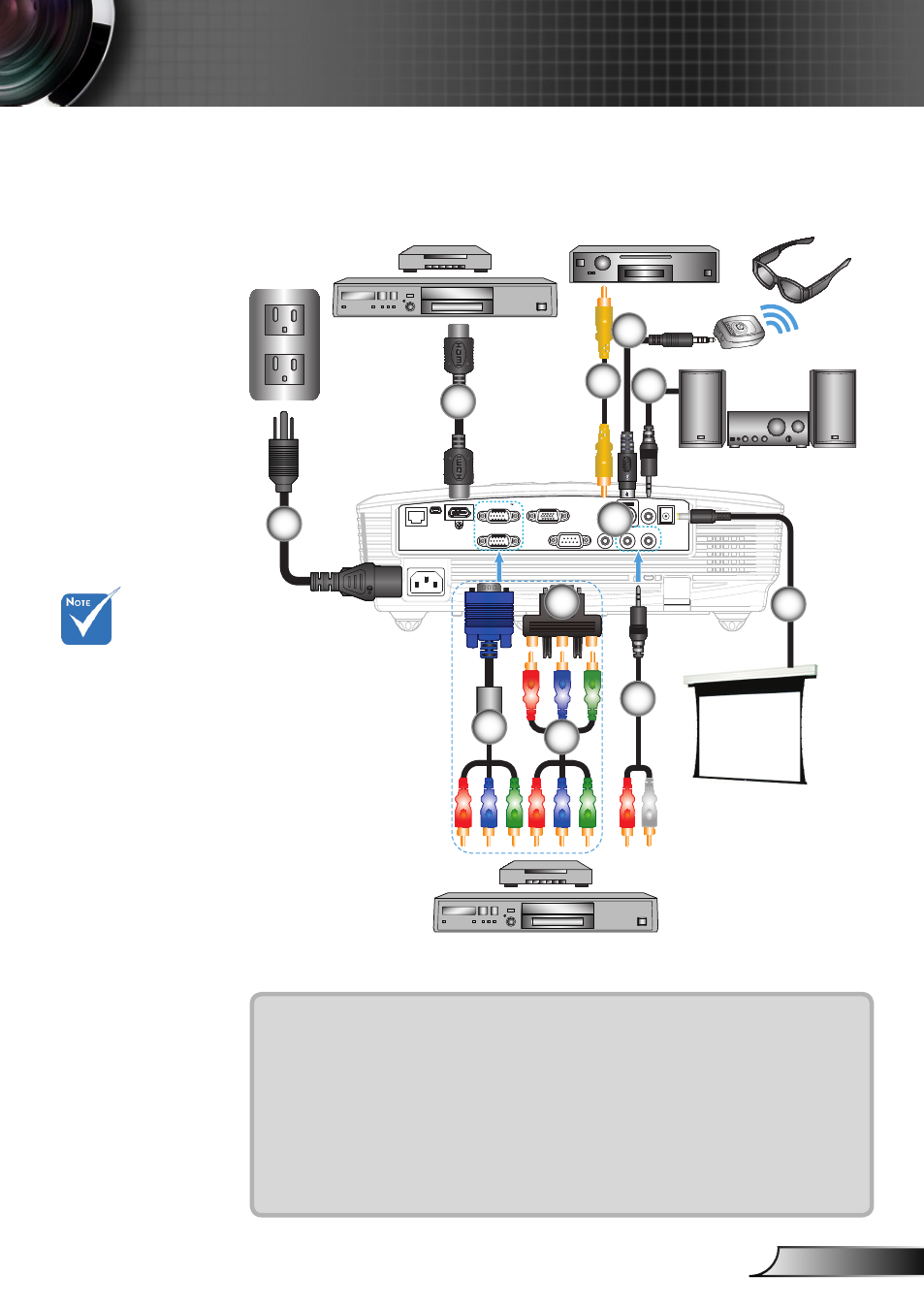

Conectar con las fuentes de vídeo
1................................................................................... Cable de alimentación
2..................................................................................................*Cable HDMI
3.......................................................................... *Cable de vídeo compuesto
4.....................................................................................*Cable transmisor 3D
5..............................................................................*Cable de salida de audio
6...........................................................................................*Cable VGA/RCA
7....................................................................................*Adaptador VGA/RCA
8........................................................... *Cable de vídeo componentes 3 RCA
9.................................................................*Conector de cable de audio/RCA
10.................................................................................. *Enchufe CC de 12 V
Salida de vídeo
compuesto
Reproductor de DVD,
descodificador, receptor
HDTV
1
2
3
7
Debido a la
diferencia de
aplicación en función
del país, algunas
regiones pueden
tener accesorios
diferentes.
Para obtener más
información acerca
de la conexión al
transmisor 3D y a las
gafas 3D, consulte
las respectivas guías
del usuario.
Utilice cable HDMI
de alta velocidad
para conectarse
al reproductor 3D
Blu-ray.
(*) Accesorio
opcional
Salida de audio
6
8
Gafas 3D
4
5
10
9
Reproductor de DVD,
descodificador, receptor
HDTV
Salida de +12 V
