13
Español
Instalación
12V OUT
RS232
R
G
B
H
V
S-VIDEO
VIDEO
Y
Pb
Pr
HDMI 2
HDMI 1
VGA-OUT
VGA 2-IN
VGA 1-IN
WIRED
REMOTE-IN
SOURCE
INFO.
MENU
SHUTTER
ENTER
RE-SYNC
LENS
FOCUS
ZOOM
E62405SP
R

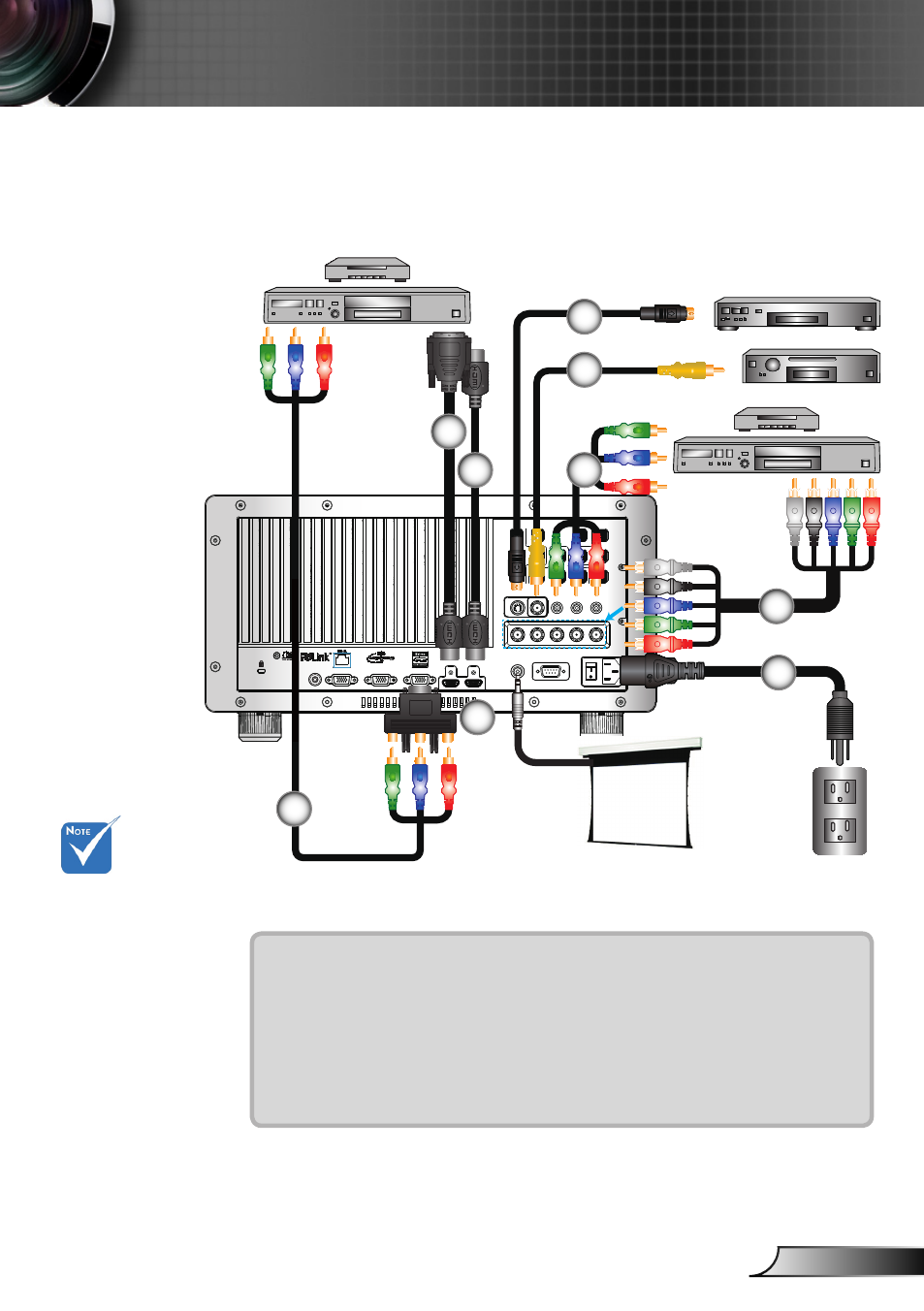

Conectar con las fuentes de vídeo
1................................................................................... Cable de alimentación
2................................................................................................... *Cable BNC
3........................................................... *Cable de vídeo componentes 3 RCA
4.......................................................................... *Cable de vídeo compuesto
5.........................................................................................*Cable de S-Vídeo
6..................................................................................................*Cable HDMI
7............................................................................................ Cable DVI/HDMI
8......................... *Adaptador de 15 contactos a Componentes 3 RCA/HDTV
Salida de vídeo compuesto
Reproductor de DVD,
descodificador, sintonizador
de HDTV
Salida de S-Video
1
3
2
4
Debido a las
diferentes
aplicaciones de
cada país,
algunas
regiones pueden
tener accesorios
diferentes.
(*) Accesorio
opcional
5
6
Salida de +12V
3
8
7
