Introducción
VGA2-IN/YPbPr
VIDEO 3D SYNC
Out ( 5V )
AUDIO
OUT
RS-232C
AUDIO2-IN
(VIDEO)
AUDIO1-IN
(VGA 1/2)
MOUSE/
SERVICE
HDMI 1 HDMI 2
VGA1-IN/YPbPr/ VGA-OUT

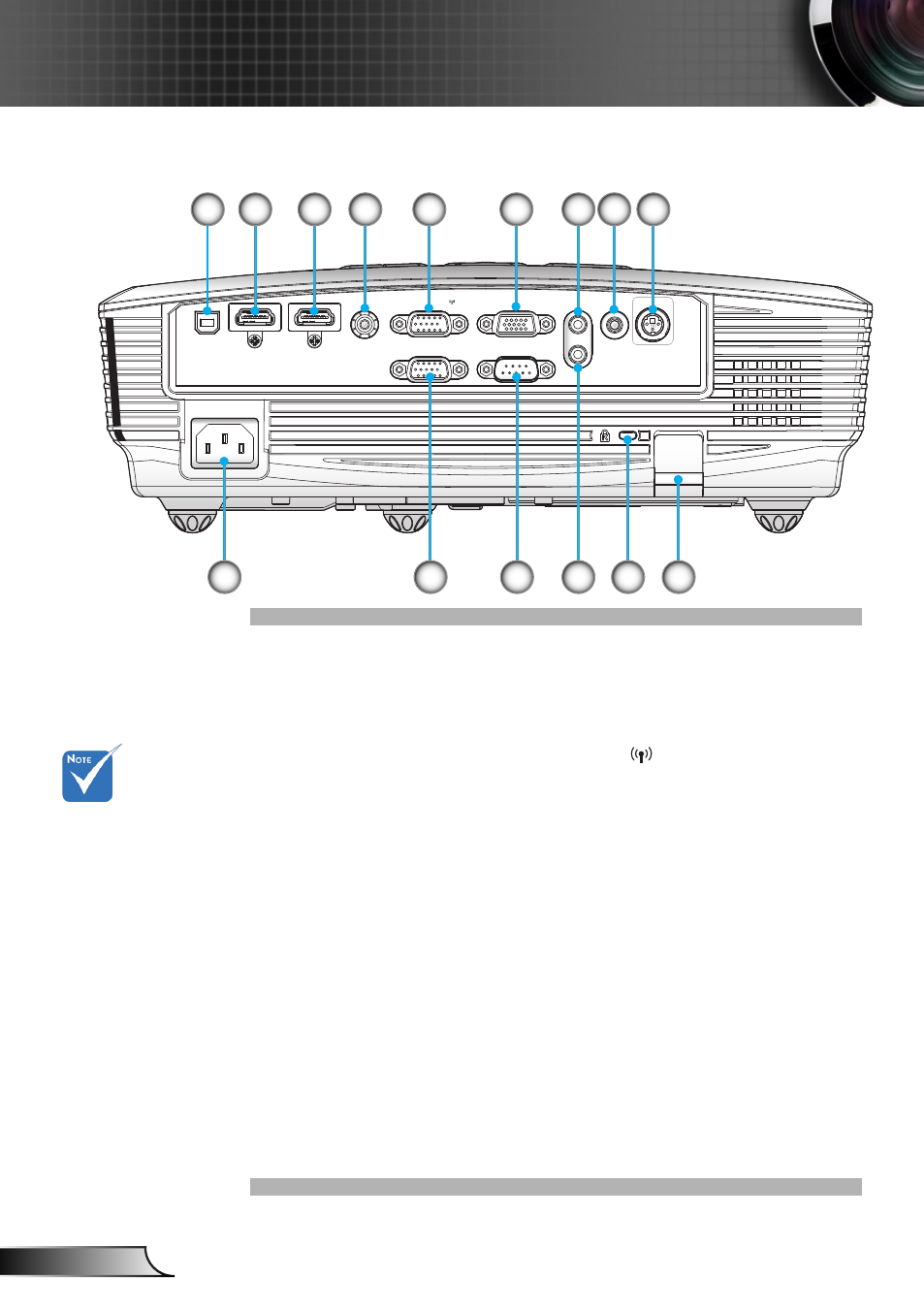

Conexiones de entrada y salida
Servicio USB para actualización del firmware 1.
Conector HDMI 1 (compatible con 3D v1.4a) 2.
Conector HDMI 2 (compatible con 3D v1.4a) 3.
Conector de entrada de vídeo compuesto 4.
Conector de entrada VGA1/YPbPr/ 5.
(señal analógica de PC/entrada de vídeo de componentes/
HDTV/YPbPr/función inalámbrica mediante llave VGA)
Conector de salida VGA (salida directa del monitor) 6.
Entrada de Audio1 para VGA1/VGA2 (miniclavija de 3,5 7.
mm)
Conector de salida de audio (miniconector de 3,5 mm) 8.
Salida 3D Sync (5 V) 9.
Toma de suministro eléctrico 10.
Conector de entrada VGA2/YPbPr 11.
(señal analógica de PC/entrada de vídeo de componentes/
HDTV/YPbPr)
Conector RS-232 (9 contactos) 12.
Entrada de Audio2 para vídeo (miniclavija de 3,5 mm) 13.
Puerto de bloqueo Kensington 14. TM
Barra de Seguridad 15.
9 7 6 4
11 14 15 10
1
12 13
5 8 2 3
Bucle en monitor ™
compatible solo
con VGA1-In/
YPbPr.
La interfaz está ™
sujeta a las
especificaciones
del modelo.
La llave VGA ™
es un accesorio
opcional.
Póngase en
contacto con
atención al cliente
de Optoma para
obtener más
información.
