6
Instalación: conexión
3 Conexión
El HDX incorpora múltiples tomas de conexión en su panel trasero. Se ilustran y describen en los
siguientes diagramas y párrafos. Las claves numéricas del diagrama del panel trasero se refieren
a los párrafos numerados de la sección 6.2.
3.2 Conexiones del HDX
3.2.1 Toma de teclado
Opcionalmente conecte aquí un teclado con formato PS2
para controlar el HDX en combinación con una pantalla
externa.
3.2.2 Toma de ratón
Opcionalmente conecte aquí un ratón con formato PS2
para controlar el HDX en combinación con una pantalla
externa.
3.2.3 Interfaz de VGA
Opcionalmente conecte aquí una pantalla con formato
VGA para visualizar la interfaz de pantalla externa del HDX.
3.2.4 Interfaz en serie
Para el uso si el HDX tiene que integrarse en un entorno
controlado RS232.
3.2.5 Tomas de interfaz de USB
Aquí pueden conectarse los dispositivos de fuente de audio
o control de USB. Puede disponerse de los dispositivos de
fuente de USB a través de una red.
3.2.6 Toma de red
Conecte aquí su enrutador de red. El HDX precisa una
conexión a Internet en funcionamiento con un servidor DHCP.
3.2.7 Tomas de S-video y vídeo compuesto
Conecte aquí una pantalla de vídeo compuesto o S-video
(televisión) para visualizar la interfaz de pantalla externa del
HDX.
3.2.8 Toma de entrada de IR
Conecte aquí opcionalmente una señal de control RC5
para el control local del HDX desde un repetidor de control
de IR.
3.2.9 Salidas de audio digitales óptica y coaxial
Audio digital S/PDIF para la conexión a una entrada digital
de sistema de audio. Estas salidas duplican las salidas
analógicas.
3.2.10 Actualización de la fuente de alimentación
Permite la conexión de una actualización de fuente de
alimentación XPS o 555PS. Hay que sacar la clavija de
conexión montada. Consulte el diagrama 3.3.
EL CABLE SXPS BURNDY SÓLO DEBE UTILIZARSE PARA
CONECTAR LAS FUENTES DE ALIMENTACIÓN XPS O 555PS.
Nota: Tanto el HDX como la actualización de la fuente de
alimentación deben apagarse cuando se saque el enchufe
eléctrico y se realicen las conexiones de cable.
3.2.11 Selector de salida
Selecciona la salida 1 (DIN), la salida 2 (fono) o ambas .
3.2.12 Salida analógica DIN (salida 1)
Salida analógica del HDX para la conexión a un sistema de
audio local. Utilice esta opción si se conecta a un sistema
Naim.
3.2.13 Salida analógica fono (salida 2)
Salida analógica del HDX para la conexión a un sistema
de audio local. Utilice la opción DIN preferentemente a la
opción fono si se conecta a un sistema Naim.
3.2.14 Puesta a tierra de señal
Opcionalmente desconecta y pone la puesta a tierra
de señal analógica “flotante” desde la tierra del chasis.
Seleccione
Chasis a menos que el HDX se haya instalado
en un sistema de alta fidelidad que incorpore otro
componente de fuente puesta a tierra de red eléctrica o se
oiga un “zumbido” de red eléctrica de los altavoces.

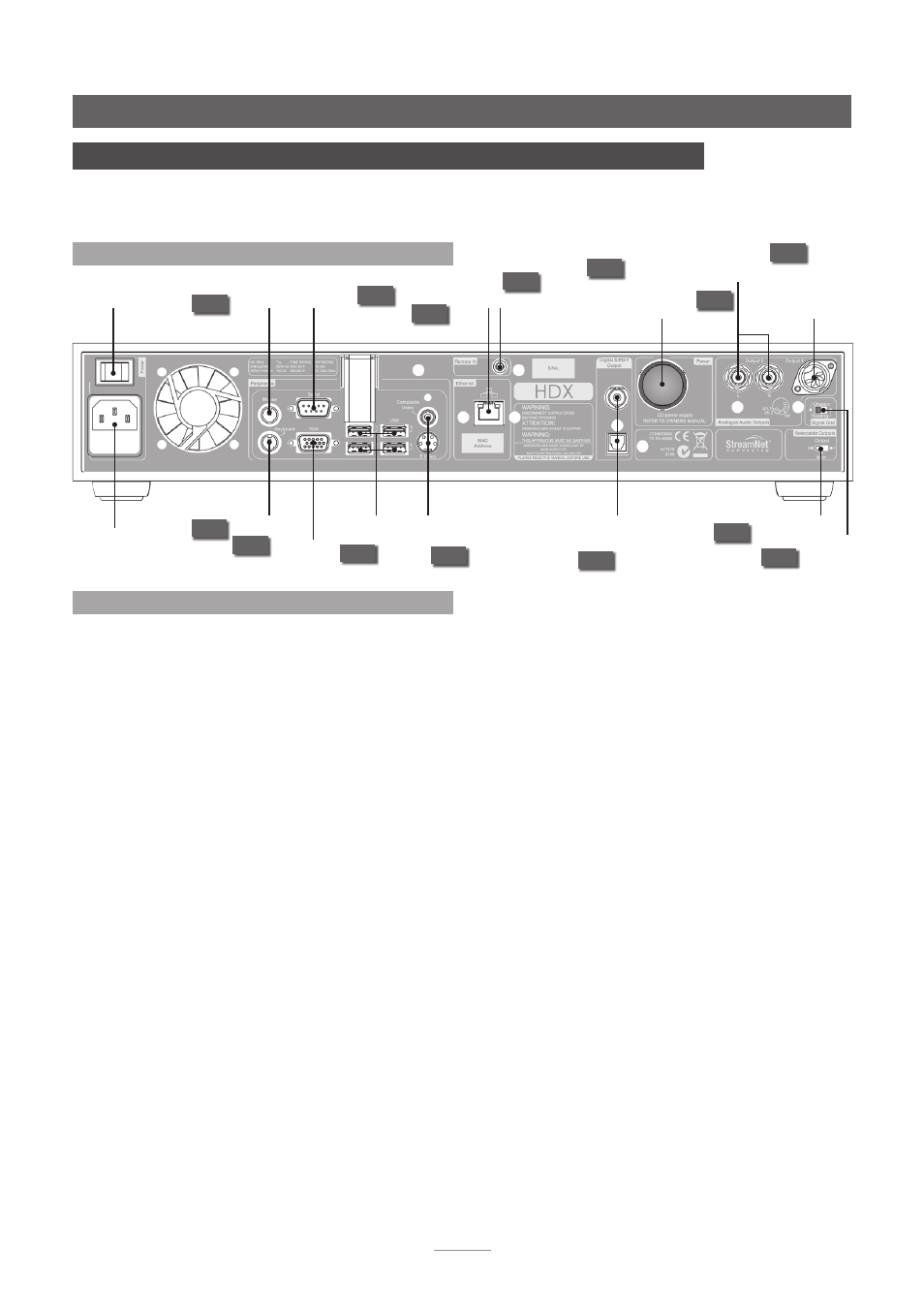

3.1 Panel trasero del HDX
entrada
eléctrica y
fusible
interruptor
de alimen-
tación
toma de
ratón 3.2.4
3.2.1
toma de
teclado
3.2.3
interfaz
de
pantalla
VGA
interfaz
en
serie
3.2.2
toma de
red
3.2.6
tomas
de interfaz
USB
3.2.5
tomas de S-video
y vídeo
compuesto
3.2.7
toma de
entrada
remota
3.2.8
salidas de
audio
digitales óp-
tica y coaxial
3.2.9
3.2.10
puesta a tierra
de señal
3.2.11
salida de audio
analógica fono
(salida 2)
3.2.13
toma de actuali-
zación de fuente
de alimentación
(clavija de cone-
xión colocada)
Salida
de audio
analógica
DIN
(salida 1)
selección de salida
3.2.14
3.2.12
