2
Instalación y conexión del NaimUniti 2
2.2 Conexión de la alimentación de red
Conecte el NaimUniti 2 a la toma de alimentación de red
mediante el cable de red suministrado o la línea Power-
Line de Naim.
2.3 Conexión de la antena FM/DAB
Para obtener una calidad superior de radio FM y DAB,
el NaimUniti 2 precisa una señal de radio sólida y sin
interferencias. La toma de antena FM/DAB en el panel trasero
debe estar conectada a una antena adecuada mediante un
cable coaxial de pequeñas pérdidas de 75 ohmios. La antena
se debe montar en un lugar sin obstrucciones considerables y
tan alta como sea posible, idealmente en un tejado.
Nota: Póngase en contacto con su proveedor local para
obtener consejo sobre la antena que resulta adecuada y
quién debe instalarla.
2.4 Conexiones de señal de audio
2.4.1 Entradas de señal de audio
El NaimUniti 2 dispone de cinco entradas estéreo analógicas
y cinco entradas digitales S/PDIF, incluida una toma de
entrada digital/analógica combinada. La conexión a las
entradas se realiza mediante varios tipos de tomas. La tabla
siguiente detalla las entradas y los tipos de toma:
Entrada Tipo Toma
an. 1 Analógica Fono RCA
an. 2 Analógica Fono RCA
an. 3 Analógica Fono RCA
fono Analógica 240° 5 pin DIN
panel frontal Analógica Toma de corriente de 3,5 mm
Digital Toma de corriente mini
TosLink de 3,5 mm
dig. 1 Digital Coaxial (fono RCA)
dig. 2 Digital Óptica (TosLink)
dig. 3 Digital Coaxial (fono RCA)
dig. 4 Digital Óptica (TosLink)
Nota: La toma DIN fono incorpora una salida de fuente de
alimentación apta para un preamplificador fono de Naim.
No es posible utilizar un tocadiscos con el NaimUniti 2 sin
un preamplificador de fono externo.
Nota: La toma de corriente analógica/digital del
panel frontal admite clavijas de conexión analógicas
convencionales de 3,5 mm y clavijas de conexión digitales
ópticas mini-TosLink. Identificará automáticamente el tipo
de clavija de conexión introducida y dará la respuesta
adecuada a la señal.
Para conectar las fuentes a las entradas del NaimUniti
2 utilice siempre un cable de interconexión de calidad
superior.
2 Instalación y conexión del NaimUniti 2
El NaimUniti 2 se debe instalar en un soporte de equipo destinado para este fin. No lo
coloque directamente encima de otro elemento del equipo y asegúrese de que está
bien ventilado. Debe asegurarse de que está bien nivelado. Antes de conectar los
cables o encenderlo se debería instalar en su emplazamiento definitivo. El NaimUniti 2 no
dispone de modo en espera y está pensado para dejarse encendido.
Antes del uso debe sacarse el tornillo para el transporte en la parte inferior de la caja del
NaimUniti 2 y debe volverse a colocar en caso de que se deba transportar. Este tornillo
para el transporte no debe usarse con ningún otro producto Naim. Después de sacar el
tornillo, el NaimUniti 2 debe manipularse con mucho cuidado.
En los párrafos siguientes se describe la conexión del NaimUniti 2 a la alimentación de
red y a varias fuentes y dispositivos periféricos de audio. El diagrama 2.1 ilustra las tomas
de conexión en el panel trasero del NaimUniti 2.

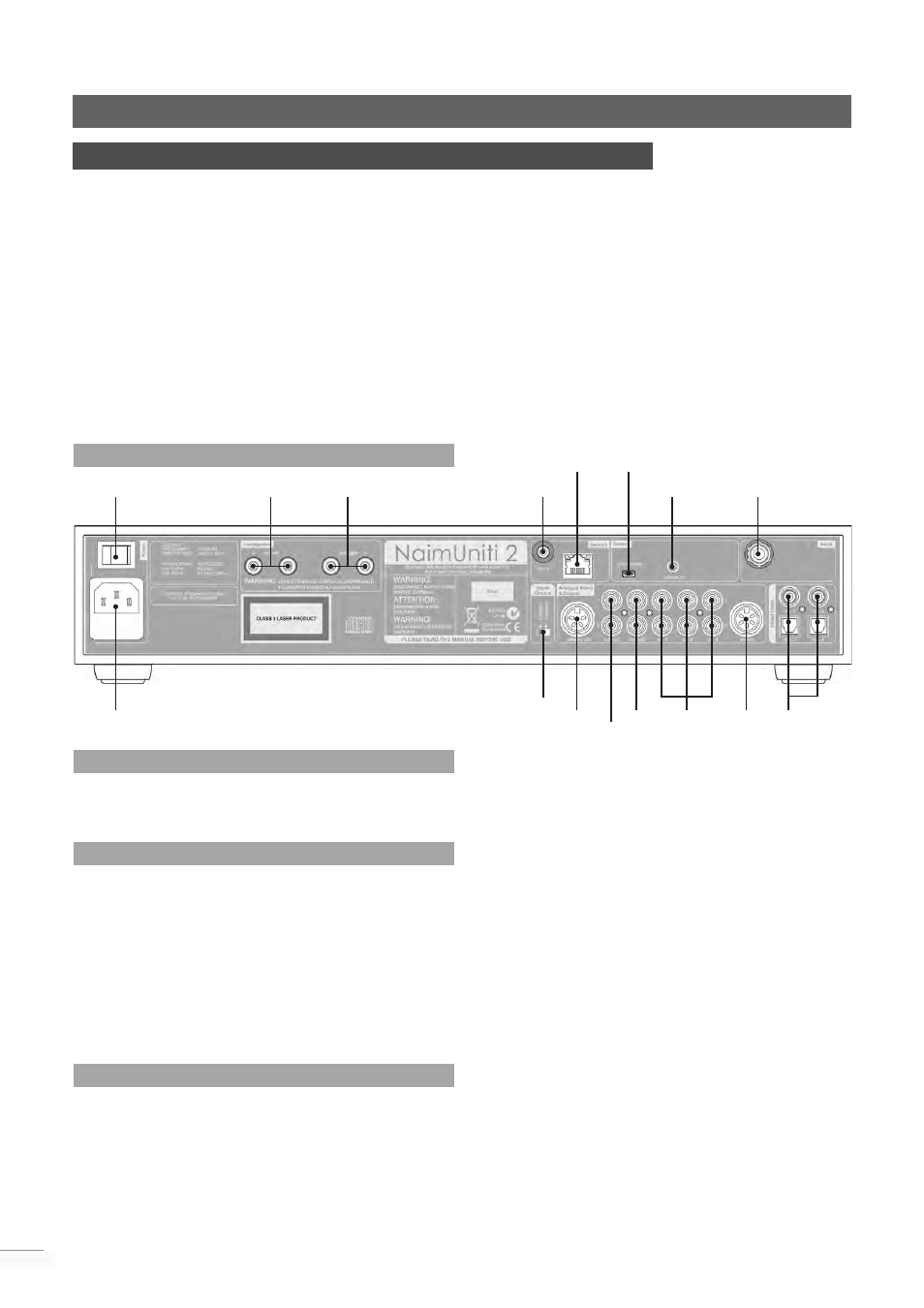

2.1 El panel trasero del NaimUniti 2
entrada eléctrica
y fusible
interruptor de
alimentación
toma de red
toma de antena
FM/DAB
USB actualización de la interfaz
entrada
remota (RC5)
altavoz
izquierdo
altavoz
derecho
interruptor de puesta a tierra de señal
salida preamplificador
salidas subwoofer
salida
de
línea
entradas
analógi-
cas
en-
trada
fono
entradas
digitales
toma de antena de red
inalámbrica (Wi-Fi)
