27
FUNCIONAMIENTO
PARA CAMBIAR LA PROFUNDIDAD DE LA
HOJA

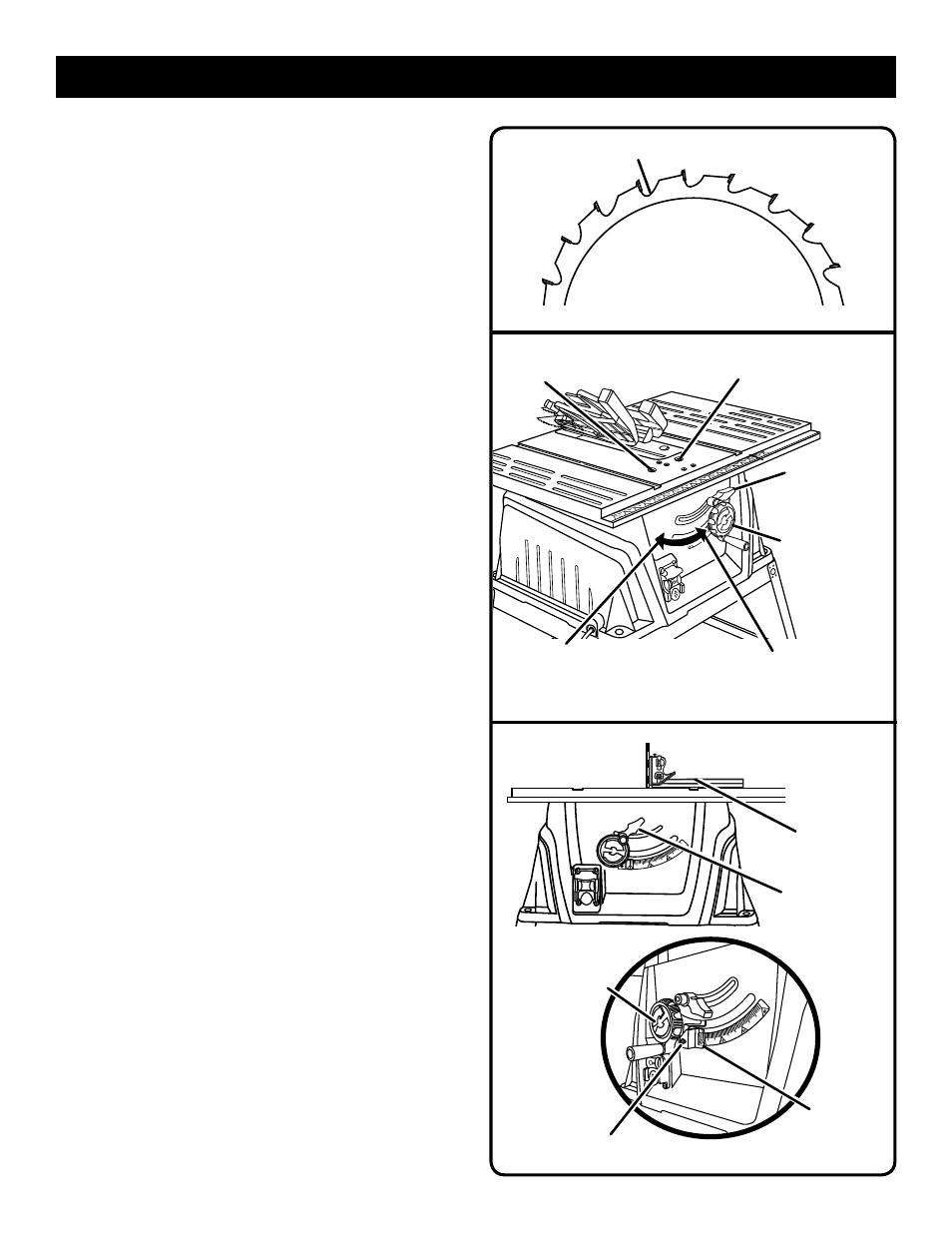

Vea la figura 26.
Se debe ajustar la profundidad de la hoja de la sierra de
manera que las puntas exteriores de la hoja queden más
elevadas que la pieza de trabajo de 3,2 mm a 6, 4 mm
(1/8 pulg. a 1/4 pulg.) aproximadamente, pero los puntos
más bajos (las gargantas) queden bajo la superficie superior.

La hoja de corte se sube girando a la izquierda el volante
de ajuste de altura y bisel, y se baja girando éste a la
izquierda.
PARA CAMBIAR EL ÁNGULO DE LA HOJA
(BISEL)
Vea la figura 27.
NOTA: Un corte a 90° tiene un bisel de 0°, y un corte de 45°
tiene un bisel de 45°.

Desconecte la sierra.
 Ajuste el ángulo de bisel; para ello, tire el volante hacia
la sierra y luego gírelo. Girando a la izquierda el volante
se aumenta el ángulo de la hoja, acercándoloa los 45°.
Girándolo a la derecha se disminuye el ángulo, y se acerca
la hoja a los 90°.
 Ajuste el ángulo de bisel; deslizando el manija de ajuste
de la hoja el derecho al ángulo 45°.
 Apriete el control de biseles; para ello, gire a la derecha
la palanca de fijación de bisel. Si es necesario apretarla
aún más, extraiga la palanca de fijación de biseles de
resorte y gírela a la izquierda. Después suelte la palanca
de fijación de biseles y permita que regrese a su posición
original. Gírela de nuevo a la derecha. Repita este proceso
hasta dejar apretada firmemente la palanca de fijación
de bisel.
PARA AJUSTAR EL INDICADOR DE BISEL
Vea la figura 28.
Si el indicador de bisel no está a cero cuando la hoja de
la sierra está a 90°, ajuste el indicador; para ello, afloje el
tornillo y póngalo a 0° en la escala de bisel. Vuelva a apretar
el tornillo.
GARGANTA
PALANCA DE
FIJACIÓN DE
BISEL
Fig. 26
Fig. 27
Fig. 28
PARA DISMINUIR
EL ÁNGULO
PARA AUMENTAR
EL ÁNGULO
VOLANTE DE
AJUSTE DE
ALTURA Y
BISEL
FIJACIÓN
DE BISEL
90º TORNILLO
DE AJUSTE
45º TORNILLO
DE AJUSTE
INDICADOR
DE BISEL
VOLANTE DE
AJUSTE DE
ALTURA Y BISEL
TORNILLO
ESCUADRA
COMBINADA
