15
MANTENIMIENTO
REEMPLAZO DEL CARRETE
NUEVO CARRETE PREENROLLADO
Vea las figuras 14 - 15.
Si únicamente va a reabastecer el hilo, consulte la sección
Reabastecimiento del hilo más adelante en este manual.
Use únicamente hilo monofilar. Use hilo de repuesto del
fabricante original para obtener el mejor desempeño.
Diámetro del hilo: 2,0 mm (0,080 pulg.)

Apague el motor y desconecte el cable de la bujía. Sujete
el cabezal del hilo y desenrosque el retén del carrete.
 Gire hacia la izquierda el retén del carrete.
 Retire el carrete vacío del cabezal del hilo. Mantenga el
resorte acoplado al carrete.
 Para instalar el nuevo carrete, asegúrese de que se
capturen los dos hilos en las ranuras opuestas entre sí
en el nuevo carrete. Asegúrese de que los extremos de
cada hilo sobresalgan aproximadamente 152 mm (6 pulg.)
de cada ranura.
 Pase los hilos por los ojillos en el cabezal del hilo. Empuje
cuidadosamente el carrete en el cabezal del hilo (tire
levemente de los hilos hacia afuera si es necesario). Al
colocar el carrete en el cabezal del hilo, sujete los hilos
y tire de ellos con fuerza para desengancharlos de las
ranuras en el carrete.
 Presione y gire a la izquierda el carrete hasta que tope.
Sujete el carrete y gírelo levemente a la derecha. Suelte el
carrete. El carrete debe estar asegurado en el cabezal del
hilo. De lo contrario, sujételo y gírelo hasta que enganche.
 Asegúrese de que el cabezal del hilo y el retén del carrete
estén instalados en el eje de impulsión.
 Gire hacia la derecha el retén del carrete.
 Vuelva a tirar de los hilos para girar el carrete a la posición
de corte. Presione el retén del carrete a la vez que tira
del hilo, o hilos, para avanzar manualmente el hilo y para
verificar el ensamblaje correcto del cabezal del hilo.

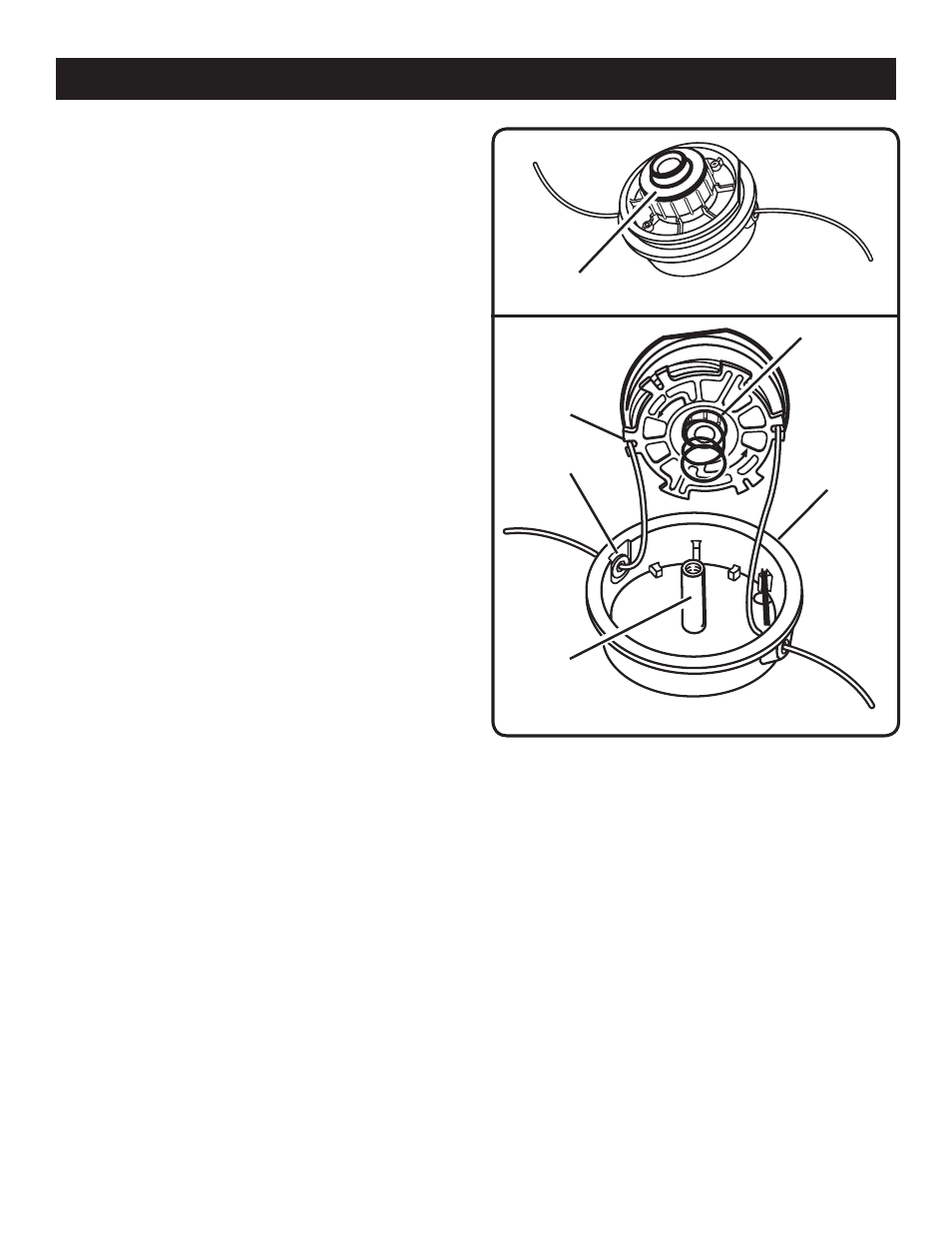

Fig. 14
RETÉN DEL
CARRETE
Fig. 15
RESORTE
RANURAS
CABEZAL
DEL HILO
OJILLOS
EJE
