9
ADVERTENCIA:
Su destornillador no debe estar enchufado en la fuente
de alimentación cuando esté instalando piezas,
haciendo ajustes, instalando o sacando puntas del
destornillador, límpiándolo o cuando no está en uso. Al
desenchufar su destornillador evitará la puesta en
marcha accidental que podría provocar una lesión
personal grave.
DESMONTAJE DEL PORTAPUNTA MAGNETICO:
■ Tire del manguito regulador. El manguito regulador y la
boca ajustable se desprenden de la caja de engranajes
como un conjunto.
■ Retire el portapunta magnético. Tire hacia afuera el
portapunta con la ayuda de pinzas si no puede
desmontarlo a mano.
MONTAJE DEL PORTAPUNTA Y DE LA BOCA
AJUSTABLE:
■ Inserte el portapunta en la abertura hexagonal del husillo
hasta que el cierre esférico entre a presión en la ranura
del vástago del portapunta.
■ Instale la boca ajustable en la caja de engranajes. Alinee
la lengüeta en relieve situada dentro de la boca ajustable
con la ranura de caja de engranajes y empuje la boca tan
adentro como se pueda
REVERSIBLE
Ver Figura 4.
Esta herramienta se caracteriza por ser reversible. La
dirección de rotación es controlada por una palanca situada
arriba del gatillo. Con el destornillador en la posición de
funcionamiento normal, la palanca de dirección de rotación
debe estar colocada a la izquierda del gatillo para marcha
hacia adelante. La dirección de rotación está en retroceso
cuando las palanca está a la derecha del gatillo.
El diseño del gatillo no permitirá cambiar la dirección de
rotación cuando el destornillador está funcionando. Suelte
el gatillo y deje que el destornillador se detenga antes de
cambiar su dirección.
Nota: Su destornillador no funcionará a menos que la
palanca marcha adelante/retroceso sea empujada hacia la
izquierda o la derecha.
INSTALACION/REEMPLAZO DEL
PORTAPUNTA Y DE LAS PUNTAS
Ver Figura 5.
■ Desenchufe su destornillador.
ADVERTENCIA:
Si no desenchufa su destornillador, se puede producir
la puesta en marcha accidental causando una lesión
grave.
PARA INSTALAR O REEMPLAZAR LAS PUNTAS:
■ Instale puntas de destornillador de 1/4 pulg. (6,4mm)
insertándolas en el portapunta magnético.
Nota: No es necesario retirar la boca ajustable para
instalar o sacar las puntas. El portapunta magnético
que se muestra en la Figura 5 ilustra la ubicación del
portapunta dentro de la boca.
■ Reemplace las puntas de destornillador de 1/4 pulg.
(6,4mm) tirándolas hacia afuera del portapunta
magnético.
FUNCIONAMIENTO

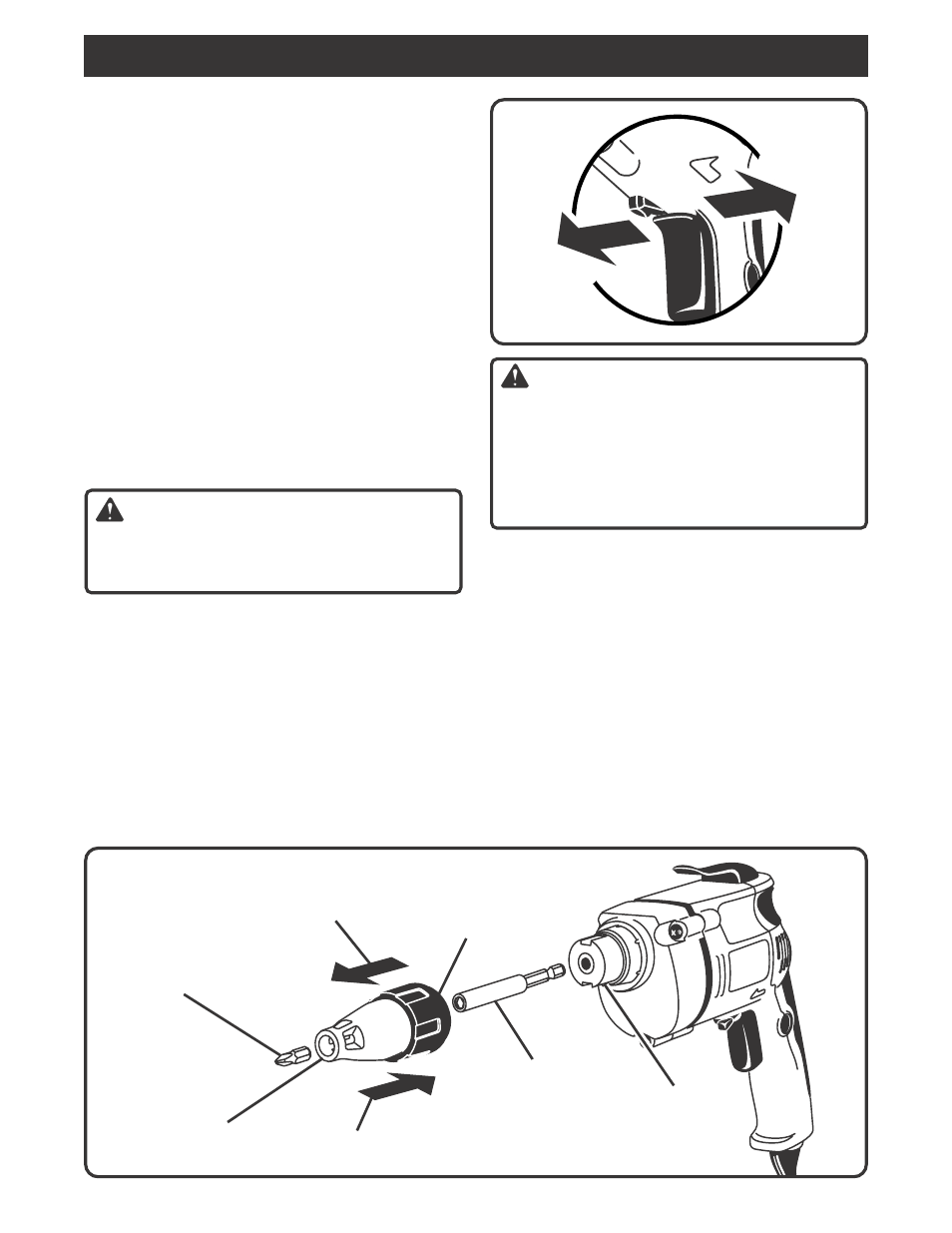

Fig. 4
Fig. 5
MANGUITO
REGULADOR
CAJA DEL
ENGRENAJE
PORTAPUNTA
MAGNETICO CON
ABERTURA
HEXAGONAL DE
1/4 PULG. (6,4 MM)
BOCA
AJUSTABLE
TIRE DE LA BOCA
AJUSTABLE PARA
DESMONTARLA
ALINEAR E INSERTAR PARA
REINSTALAR LA BOCA AJUSTABLE
MARCHA
ADELANTE
RETROCESO
PUNTA DE
DESTORNILLADOR
DE 1/4 pulg. (6,4 mm)
