17
FUNCIONAMIENTO
P E R C H E R O PA R A H E R R A M I E N TA S
TELESCÓPICO CON BASE DE PRESILLA

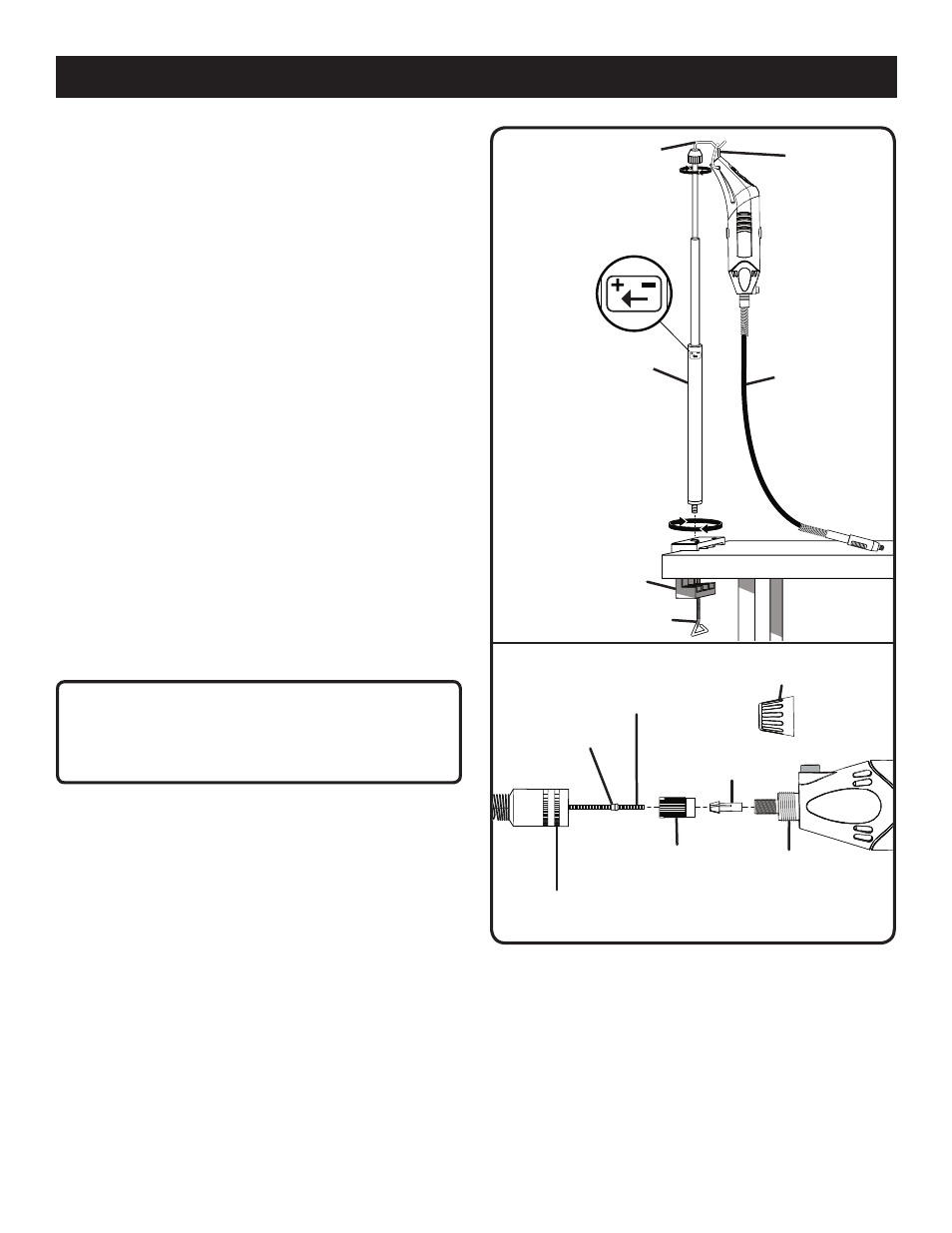

Vea la figura 11.
El perchero para herramientas telescópico proporciona
un lugar conveniente para colgar la herramienta rotatoria
mientras se usa el eje flexible.
Para sujetar con prensas de mano la base a una mesa
de trabajo:

Gire el tornillo de sujeción a la izquierda para abrir el área
de la prensa de mano.
 Coloque la prensa de mano en el borde de la mesa de
trabajo.
 Gire el tornillo de sujeción a la derecha hasta que la prensa
de mano esté asegurada.
Para fijar el perchero para herramientas a la base:

Gire a la derecha la parte inferior del perchero para
herramientas para desasegurarlo.
 Jale el perchero para herramientas hacia arriba para
alargarlo o empújelo hacia abajo para acortarlo.
 Gire a la izquierda la parte inferior del perchero para
herramientas para fijarlo en su lugar.
 Atornille el perchero para herramientas en la parte
superior de la prensa de mano.
NOTA: Si usa el eje flexible, cuelgue la herramienta rotatoria
del gancho del perchero para herramientas mediante el
gancho situado en la parte posterior de la herramienta
rotatoria.
PRECAUCIÓN:
Para evitar dañar el husillo o el seguro del mismo, siempre
deje que el motor se detenga completamente antes de
enganchar el seguro.
UTILIZACIÓN DEL EJE FLEXIBLE
Vea las figuras 12 a 14.
Antes de instalar el eje flexible, se debe introducir el
portaherramientas de 3,18 mm (1/8 pulg.) dentro de la
herramienta rotatoria.
Para instalar el eje flexible:

Desconecte la herramienta rotatoria.
 Afloje el casquillo del portaherramientas girándolo a la
izquierda y retírelo.
 Oprima y no suelte el seguro del husillo, y gire el eje con
la mano hasta que el seguro del husillo calce en el eje e
impida que siga girando.
 Con el seguro del husillo puesto, use la llave del
portaherramientas para aflojar la tuerca del
portaherramientas, si es necesario.
 Retire la tuerca del portaherramientas y el
portaherramientas.
 Introduzca el portaherramientas de 3,18 mm
(1/8 pulg.).
Fig. 12
Fig. 11
TORNILLO DE SUJECIÓN
BASE DE PRESILLA
PERCHERO PARA
HERRAMIENTAS EJE FLEXIBLE
GANCHO DE LA
HERRAMIENTA
ROTATORIA
GANCHO DEL
PERCHERO PARA
HERRAMIENTAS
EXTREMO CON FORMA DE
COPA DEL EJE FLEXIBLE
CASQUILLO DEL
PORTAHERRAMIENTAS
TUERCA DEL
PORTAHERRAMIENTAS
EJE DE
IMPULSIÓN
PORTAHERRAMIENTAS
DE 3,18 mm (1/8 pulg.)
CABEZAL DE LA
HERRAMIENTA
ROTATORIA
COLLAR
 Vuelva a colocar la tuerca del portaherramientas y
apriétela levemente.
 Introduzca el eje de impulsión en la tuerca del
portaherramientas hasta que el collar toque la tuerca
del portaherramientas.
 Apriete completamente la tuerca del portaherramientas,
manteniendo el collar en contacto con la tuerca del
portaherramientas.
 Introduzca el extremo con forma de copa del eje flexible
en el cabezal de la herramienta rotatoria. Para apretarlo
gírelo a la derecha.
