8 9
ABRASADERA
ARANDELA PLANA
ARANDELA DE SEGURIDAD
TUERCA HEXAGONAL
PERNO LARGO
ABRASADERA
PERNO CORTO
ADVERTENCIA:
Para evitar un arranque accidental que podría causar
lesiones corporales graves, siempre desconecte el cable
de la bujía del motor de la bujía misma al ensamblar las
piezas.

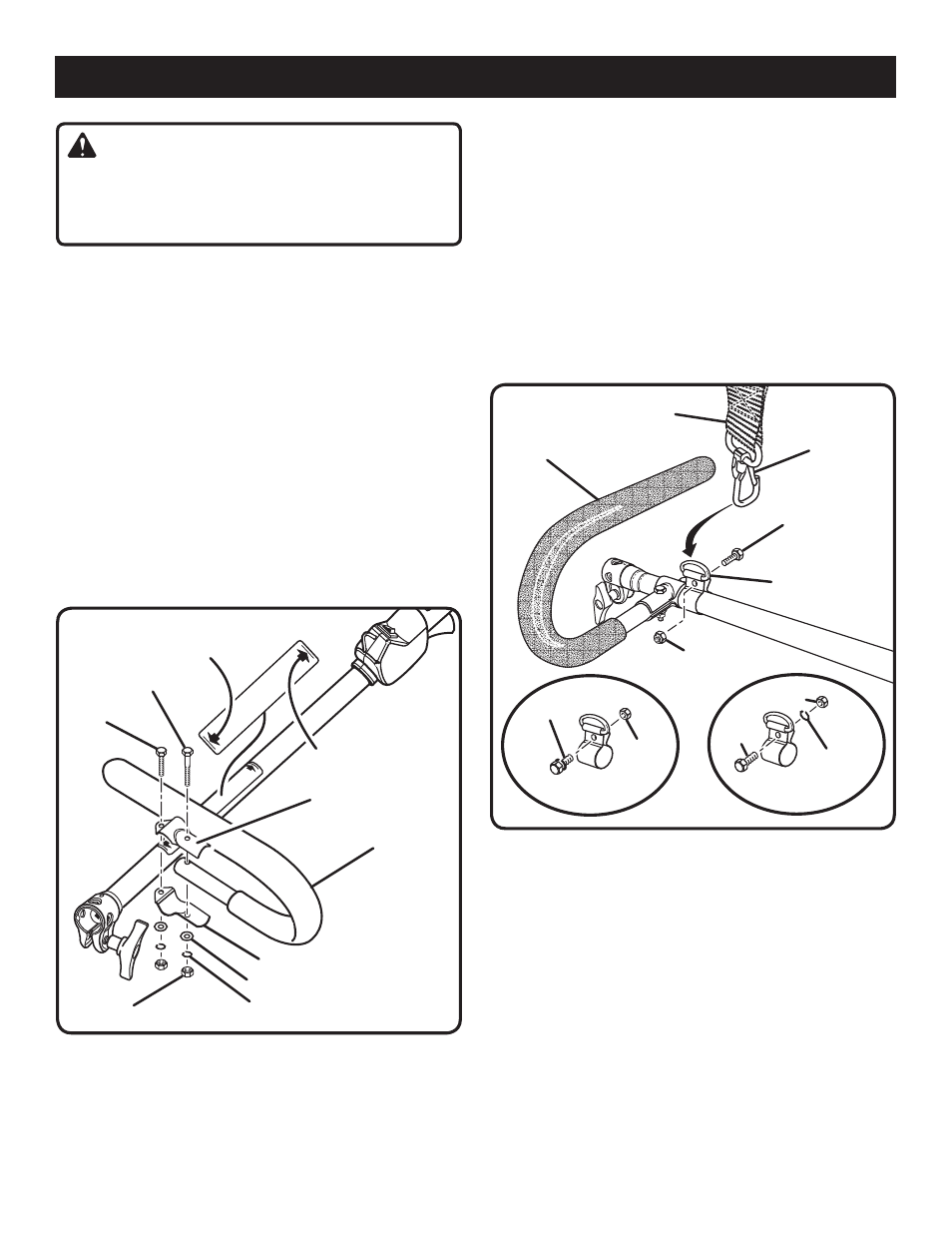

MONTAJE DEL MANGO PROTECTOR EN “J”
Vea la figura 2.
n
Sujete firmemente las abrazaderas superior e inferior en
posición sobre el alojamiento del eje de manera que el
mango quede ubicado a la izquierda del operador.
n Introduzca el extremo del mango entre las abrazaderas.
n Alinee los orificios de los pernos y empuje el perno largo
(1/4-20 x 1-1/2 pulg.) a través del lado del mango.
n Coloque el perno corto (1/4-20 x 1 pulg.) a través del lado
opuesto de la abrazadera. Instale la arandela plana, las
arandelas de seguridad y las tuercas hexagonales para
sujetar el conjunto en su lugar.
n Al terminar de armar el conjunto, ajuste la posición del mango
para lograr la comodidad y el equilibrio óptimos.
n Primero apriete el perno largo y después el perno corto.
NOTA: Para podar, el mango protector en “J” debe más cerca
del acoplador, y para recortar, más cerca del motor. En la eti-
queta, situada en el alojamiento del eje, se señala la ubicación
correcta de montaje del mango.
ARMADO
INSTALLING SHOULDER STRAP
Vea la figura 3.
La correa para el hombro suministra soporte adicional para la
podadora al utilizarla.
Para instalar el soporte de la correa para el hombro:
n
Retire la tuerca hexagonal, la arandela de seguridad y el
perno del soporte de la correa para el hombro.
n Separe los extremos del soporte para abrirlo un poco.
n Deslice el soporte por el eje del motor para dejarlo justo
detrás del mango protector en “J”.
n Junte los extremos del soporte para apretarlos.
n Vuelva a colocar el perno, la arandela de seguridad y la
tuerca hexagonal.
n Enganche el broche de la correa en la argolla
correspondiente.
NOTA: para tener el debido equilibrio, use el colgador de la
correa en la placa de la correa para el hombro cuando pode,
y el colgador de la correa justo arriba del interruptor del motor
cuando recorte.
CÓMO ACOPLAR EL CABEZAL MOTOR AL
ADITAMENTO PARA PODAR
Vea la figura 4.
El aditamento para podar se acopla al cabezal motor mediante
un dispositivo acoplador.
Para instalar el aditamento:
n
Afloje la perilla en el acoplador del eje del cabezal de
potencia y retire la tapa extrema del accesorio.
n Oprima el botón situado en el eje del aditamento para podar.
Alinee el botón con el hueco guía situado en el acoplador
del cabezal motor, y con un movimiento de deslizamiento
una los dos ejes. Gire el eje de extensión hasta que el botón
se trabe en el orificio de posicionamiento.
NOTA: El aditamento para podar solamente debe utilizarse
con la hoja en posición vertical. Si el botón no brota
completamente en el orificio de posicionamiento, significa
que el eje no está asegurado. Gire levemente los ejes de un
lado a otro hasta que el botón quede asegurado.
n Apriete firmemente la perilla.
Fig. 3
CORREA PARA EL
HOMBRO
PESTILLO
TUERCA
DE SEGURIDAD
PERNO
COLGADOR DE
LA CORREA PARA
PODAR
MANGO
PROTECTOR
EN “J”
TUERCA
PERNO
TUERCA
PERNO
FIG. A FIG. B
ARANDELA
DE SEGURIDAD
Fig. 2
POSICIÓN DEL MANGO
PARA PODAR
POSICIÓN
DEL MANGO PARA
RECORTAR
MANGO PROTECTOR
EN “J”
