9
ARMADO
DESEMPAQUE
Este producto requiere armarse.

Extraiga cuidadosamente de la caja la herramienta y los
accesorios. Asegúrese de que estén presentes todos los
artículos enumerados en la lista de empaquetado.
 Inspeccione cuidadosamente la herramienta para
asegurarse de que no haya sufrido ninguna rotura o
daño durante el transporte.
 No deseche el material de empaque hasta que haya
inspeccionado cuidadosamente la herramienta y la haya
utilizado satisfactoriamente.
 Si hay piezas dañadas o faltantes, llame al
1-800-860-4050, donde le brindaremos asistencia.
LISTA DE EMPAQUETADO
Podadora de pértiga
Hoja
Cubierta de la hoja
Llave hexagonal
Manual del operador
Tarjeta de registro de garantía
ADVERTENCIA:
Si hay piezas dañadas o faltantes, no utilice esta
herramienta sin haber reemplazado las piezas dañadas
o faltantes. La inobservancia de esta advertencia puede
causar lesiones graves.
ADVERTENCIA:
No intente modificar esta herramienta ni hacer accesorios
no recomendados para la misma. Cualquier alteración o
modificación constituye maltrato, el cual puede causar
una condición peligrosa, y como consecuencia posibles
lesiones corporales graves.
ADVERTENCIA:
Para evitar un arranque accidental que pudiera causar
lesiones corporales graves, desmonte siempre el paquete
de pilas antes de instalar piezas en la herramienta.
ADVERTENCIA:
Las hojas están afiladas. Al montar y desmontar la hoja
póngase guantes protectores antideslizantes para trabajo
pesado. No ponga la mano ni los dedos en ninguna
posición en la cual puedan sufrir cortaduras. NUNCA
toque la hoja ni preste servicio a la unidad con el paquete
de pilas instalado.

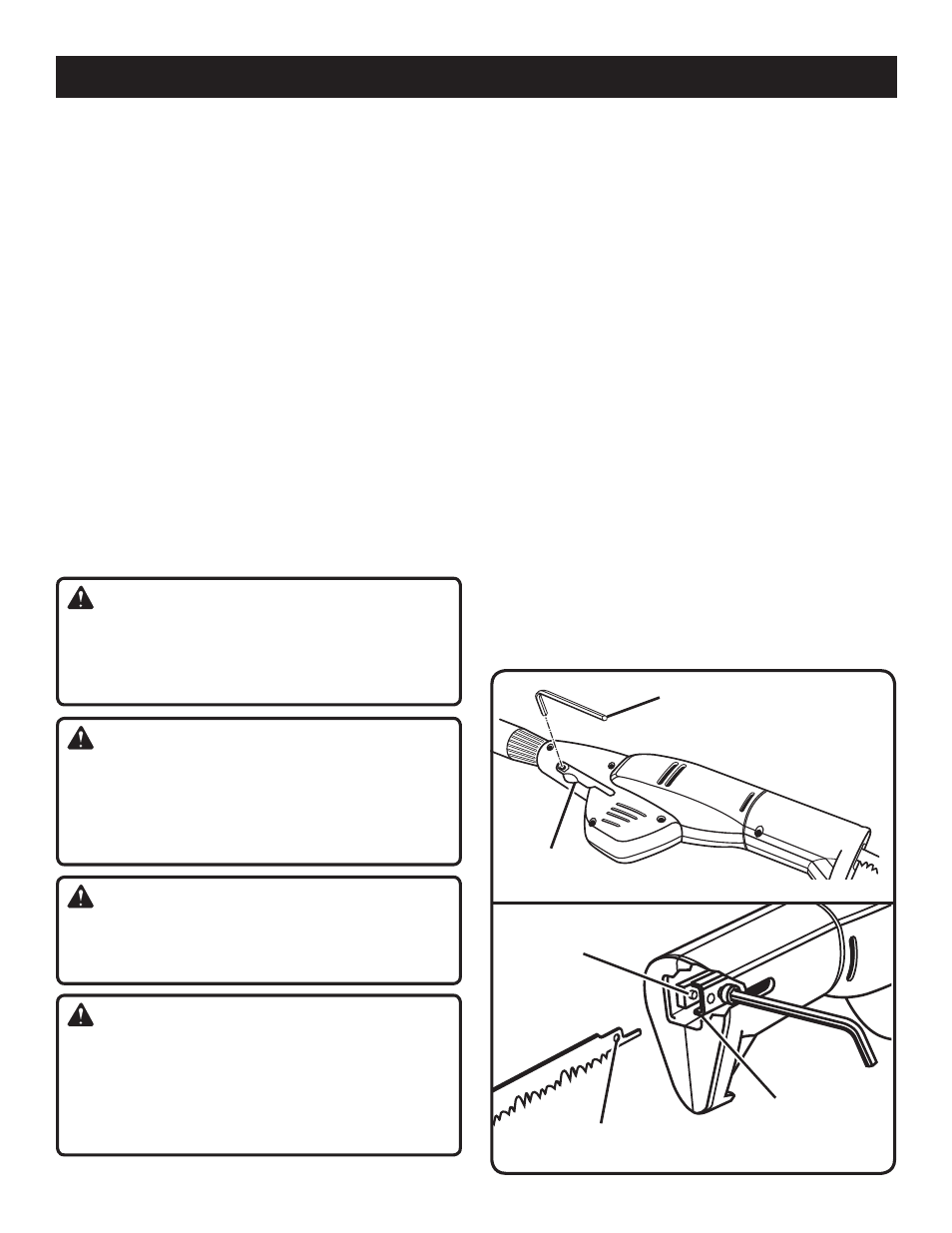

Fig. 2
MONTAJE Y DESMONTAJE DE LA HOJA DE
CORTE
Vea las figuras 2 y 3.
MONTAJE DE LA HOJA DE CORTE:

Retire el paquete de pilas de la podadora de pértiga.
 Retire la llave hexagonal de su compartimiento.
 Coloque la llave hexagonal en el orificio de acceso y afloje
el tornillo de retención de la hoja de corte.
 Coloque la hoja de corte en la mordaza de montaje.
NOTA: Asegúrese de que la clavija de la mordaza de
montaje esté colocada correctamente en el orificio de
posicionamiento situado en la hoja de corte. Si no está
colocada correctamente en la mordaza de montaje, no
sujeta firmemente la hoja de corte.
 Apriete el tornillo de retención de la hoja con la llave
hexagonal.
 Regrese la llave hexagonal a su compartimiento.
 Vuelva a instalar el paquete de pilas en la herramienta.
DESMONTAJE DE LA HOJA DE CORTE

Retire el paquete de pilas de la podadora de pértiga.
 Retire la llave hexagonal de su compartimiento.
 Coloque la llave hexagonal en el orificio de acceso y retire
el tornillo de retención de la hoja de corte.
 Retire de la unidad la hoja de corte, asegurándose de
sacarla completamente de la clavija de la mordaza de
montaje.
 Vuelva a instalar el paquete de pilas en la herramienta.
Fig. 3
LLAVE
HEXAGONAL
LUGAR DE
GUARDAR LA
LLAVE HEXAGONAL
ORIFICIO PARA LA CLAVIJA
DE POSICIONAMIENTO
CLAVIJA DE LA
MORDAZA DE
MONTAJE
CLAVIJA DE LA
MORDAZA DE
MONTAJE
