17

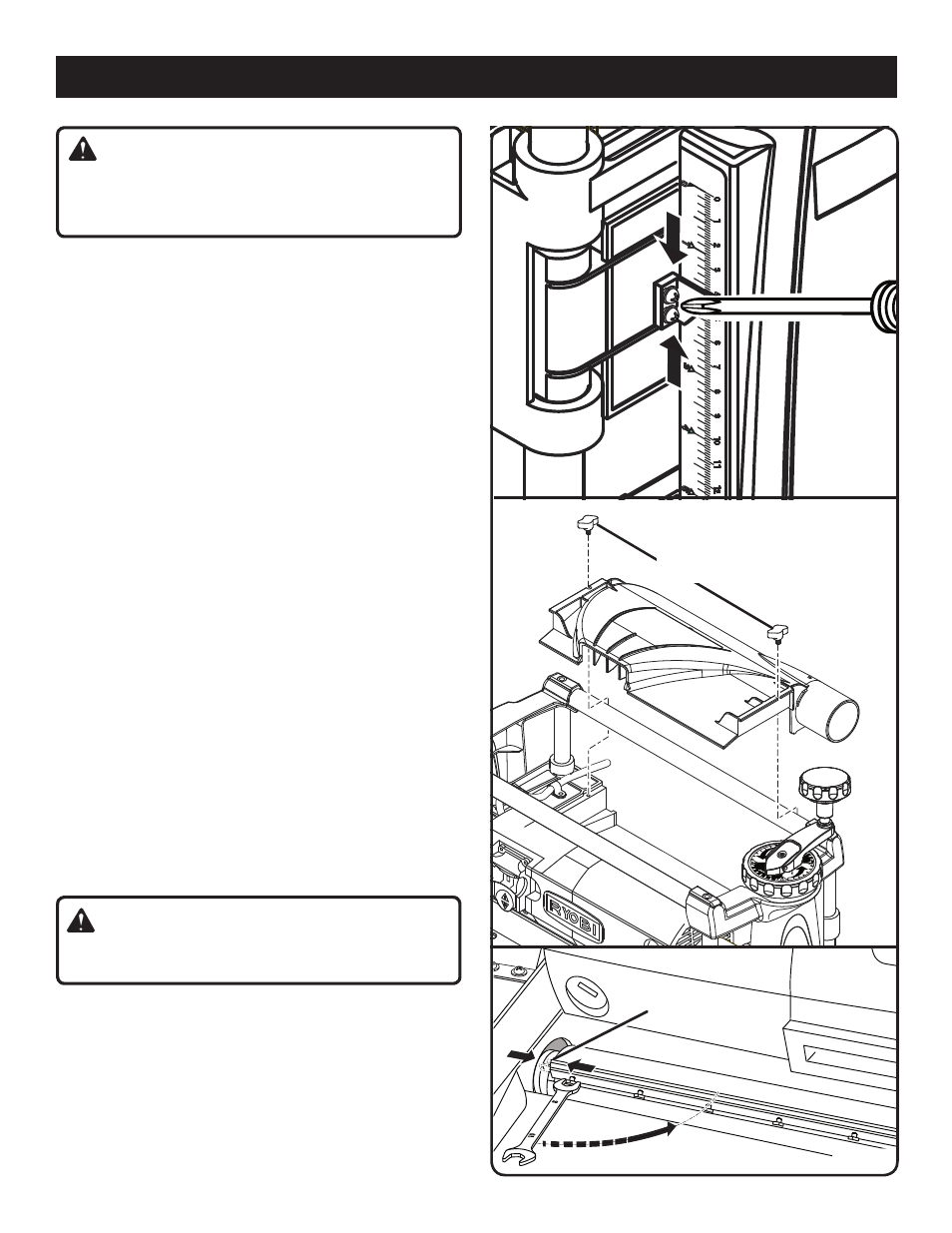

AJUSTES
Fig. 9
Fig. 10
ADVERTENCIA:
Antes de efectuar cualquier ajuste, asegúrese de que la
herramienta esté desconectada del suministro de corriente.
La inobservancia de esta advertencia podría causar lesiones
serias.
AJUSTE DE LA ESCALA DE ESPESOR
Vea la fi gura 9.
La escala de espesor, situada en la parte delantera derecha del
cepillo, muestra la profundidad de la pieza terminada. Pueden
evitarse los cortes imprecisos verificando periódicamente la
alineación de la escala de espesor.

Cepille una pieza de madera de desecho y mida la
profundidad de la pieza terminada.
 Si está debidamente ajustada la escala de espesor, la
profundidad de la pieza terminada debe ser la indicada por
dicha escala.
 Si está desalineada, afloje los dos tornillos encargados de
fijar el indicador de la escala y ajuste el indicador de espesor
para dejarlo en el ajuste correcto.
 Vuelva a apretar firmemente los tornillos.
AJUSTE DE LAS CUCHILLAS
Vea las fi guras 10 y 11.
Pueden aparecer pequeñas melladuras en las cuchillas
por cepillar piezas con granos de arena u otras partículas
adheridas a la misma. Pueden efectuarse ajustes finos a una
o ambas cuchillas para compensar tales imperfecciones en el
cepillado.

Desconecte el cepillo y retire la llave del interruptor.
 Baje el conjunto de la cabeza de corte.
 Quite los dos tornillos de perilla encargados de fijar la
capucha de captación de aserrín en su lugar; retire la
capucha y deposítela a un lado.
 Gire la cabeza de corte, lo cual se logra fácilmente haciéndolo
desde abajo del conjunto de dicha cabeza.
• Utilizando la mesa del cepillo a manera de espejo, toque
el husillo roscado en el lugar donde toca dicha mesa.
• Cuidadosamente vaya subiendo los dedos por el husillo
hasta que toque la correa de transmisión.
• Impulse la correa de transmisión con los dedos hasta que
la cabeza de corte que quede asegurada en su lugar.
ADVERTENCIA:
Para evitar lesiones, NUNCA gire manualmente la cabeza
de corte.
 Con la llave española afloje los pernos encargados de
asegurar las cuchillas en la cabeza de corte.
 Empuje el extremo muescado de la cuchilla ya sea desde el
extremo izquierdo o el derecho para desplazar lateralmente
la cuchilla según se desee. La cuchilla puede desplazarse
hasta 1,2 mm (3/64 pulg.).
 Vuelva a apretar firmemente los pernos de aseguramiento
de las cuchillas.
 Vuelva a colocar la capucha de captación de aserrín y los
tornillos de perilla para asegurarla. Fig. 11
AFLOJAR
DESLICE LA
CUCHILLA
TORNILLOS DE
APRIETE MANUAL
