Página 10
AJUSTES
NIVELACION DE LAS EXTENSIONES DE LA
MESA

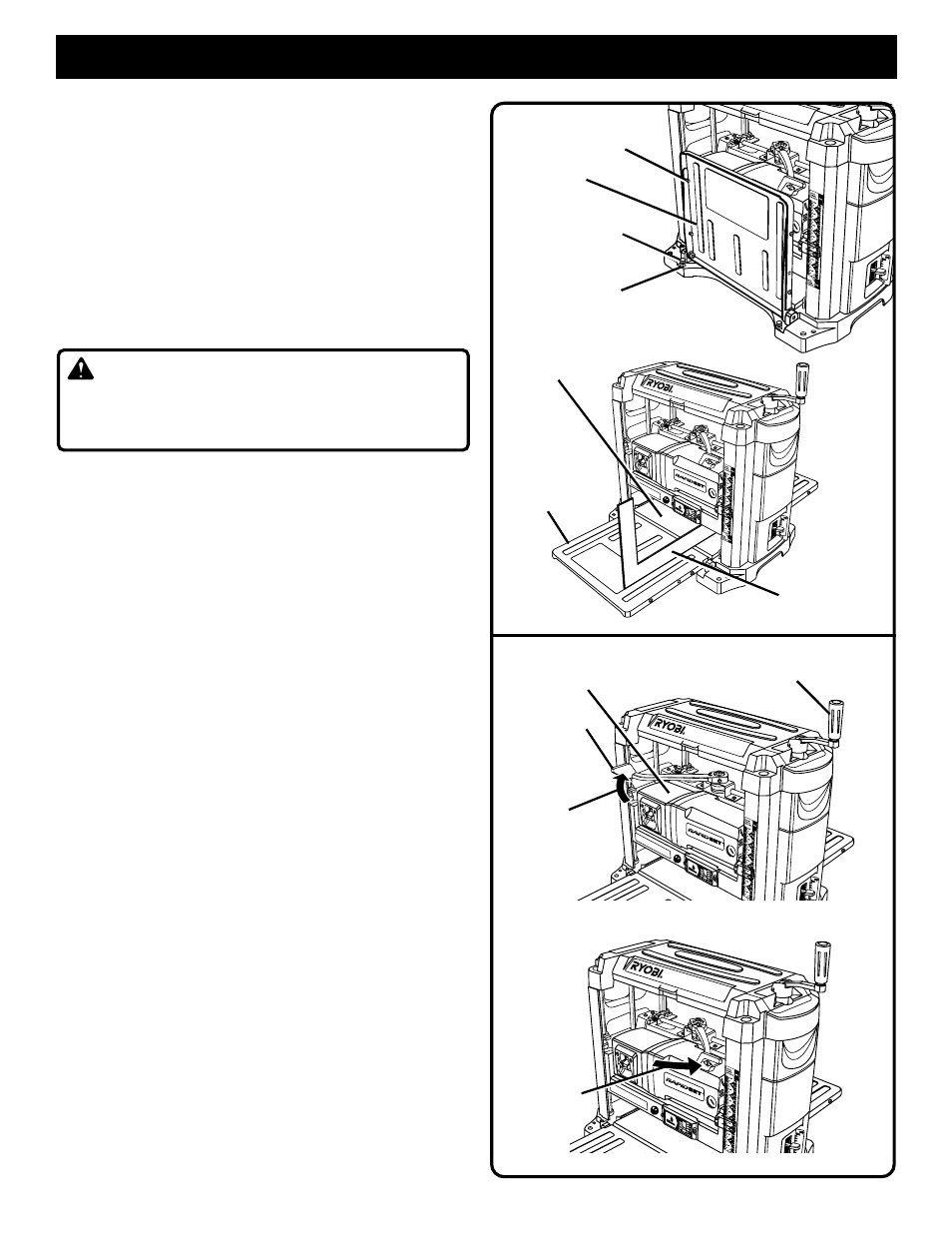

Ver Figura 6.
Las extensiones de entrada y salida de la mesa están instaladas
en la mesa. Son embarcadas en posición plegada "vertical"
pero deben ser colocadas en posición horizontal antes de poner
en marcha la cepilladora. Para cepillado exacto, las extensiones
de la mesa deben estar a nivel con la mesa de la cepilladora.
Nota: Para rendimiento óptimo, siempre verifique que las
extensiones de la mesa estén a nivel con la mesa antes de
comenzar a cepillar.
Para Nivelar:
■ Desenchufe su cepilladora.
ADVERTENCIA:
Si no se desenchufa la cepilladora, se puede producir la
puesta en marcha accidental causando una lesión personal
grave.
■ Coloque una regla o nivel a través de la mesa de la cepilladora
y de las extensiones de la mesa.
■ Si es necesario ajustar, levante las extensiones de la mesa y
afloje las contratuercas. Ajuste los tornillos de tope (uno en
cada lado) hasta que la extensión de la mesa quede a nivel
con la mesa de la cepilladora.
■ Empuje hacia abajo la extensión de la mesa para asegurarse
de que la extensión esté debidamente asentada.
■ Apriete las contratuercas cuando se hayan completado los
ajustes.
Nota: Cuatro tornillos sujetan las extensiones de la mesa a
las barras de soporte; si se aflojan estos tornillos se puede
ayudar a la nivelación de las extensiones de la mesa.
AJUSTE DE LA ALTURA DE LA HOJA
Ver Figura 7.
La profundidad de corte de su cepilladora se controla levantando
o bajando la manivela de ajuste de la profundidad.
Nota: Nunca ajuste la altura de la hoja cuando el bloqueo del
cortador esté en la posición "bloqueado" (empujado hacia la
derecha).
Para Levantar:
■ Empuje el bloqueo del cortador a la izquierda para
desbloquear el conjunto del cabezal cortador.
■ Gire la manivela de ajuste de la profundidad a la derecha a
la altura deseada.
■ Una vez que el cortador esté en la posición deseada, bloquee
el conjunto del cabezal cortador empujando el bloqueo del
cortador a la derecha.
Para Bajar:
■ Empuje el bloqueo del cortador a la izquierda para
desbloquear el conjunto del cabezal cortador.
■ Gire la manivela de ajuste de la profundidad a la izquierda a
la altura deseada.
■ Una vez que el cortador esté en la posición deseada, bloquee
el conjunto del cabezal cortador empujando el bloqueo del
cortador a la derecha.
Nota: Cada rotación completa de la manivela mueve el
conjunto del cabezal cortador 5/64 pulg. (2 mm).
Fig. 6
Fig. 7
CONTRATUERCA
TORNILLOS
DE TOPE
EXTENSION
DE LA MESA
MESA DE LA
CEPILLADORA
BLOQUEAR
CONJUNTO DEL
CABEZAL CORTADOR
MANIVELA DE
AJUSTE DE LA
PROFUNIDAD
DESBLOQUEAR
1-3/4
1-1/2
1-1/4
1/4 0
1-3/4
1-1/2
1-1/4
1/4 0
REGLA
1-3/4 1-1/2 1-1/4
1/4 0
1-3/4
1-1/2
1-1/4
1/4 0
BLOQUEO DEL
CORTADOR
TORNILLOS
EXTENSION
DE LA MESA
