CQ-D5501N
–
+
PARKING BRAKE
La posición del interruptor del freno de esta-
cionamiento varía según el modelo de automóvil.
Para más detalles sobre la posición exacta del inter-
ruptor del freno de estacionamiento en su automóvil,
póngase en contacto con su concesionario.
q
Monte un conector con retenedor
u
en el extremo del cable de conexión del
freno de estacionamiento.
w
El conector con retenedor
u
se conec-
ta al cable del lado de la fuente de ali-
mentación de la palanca del freno de
estacionamiento.

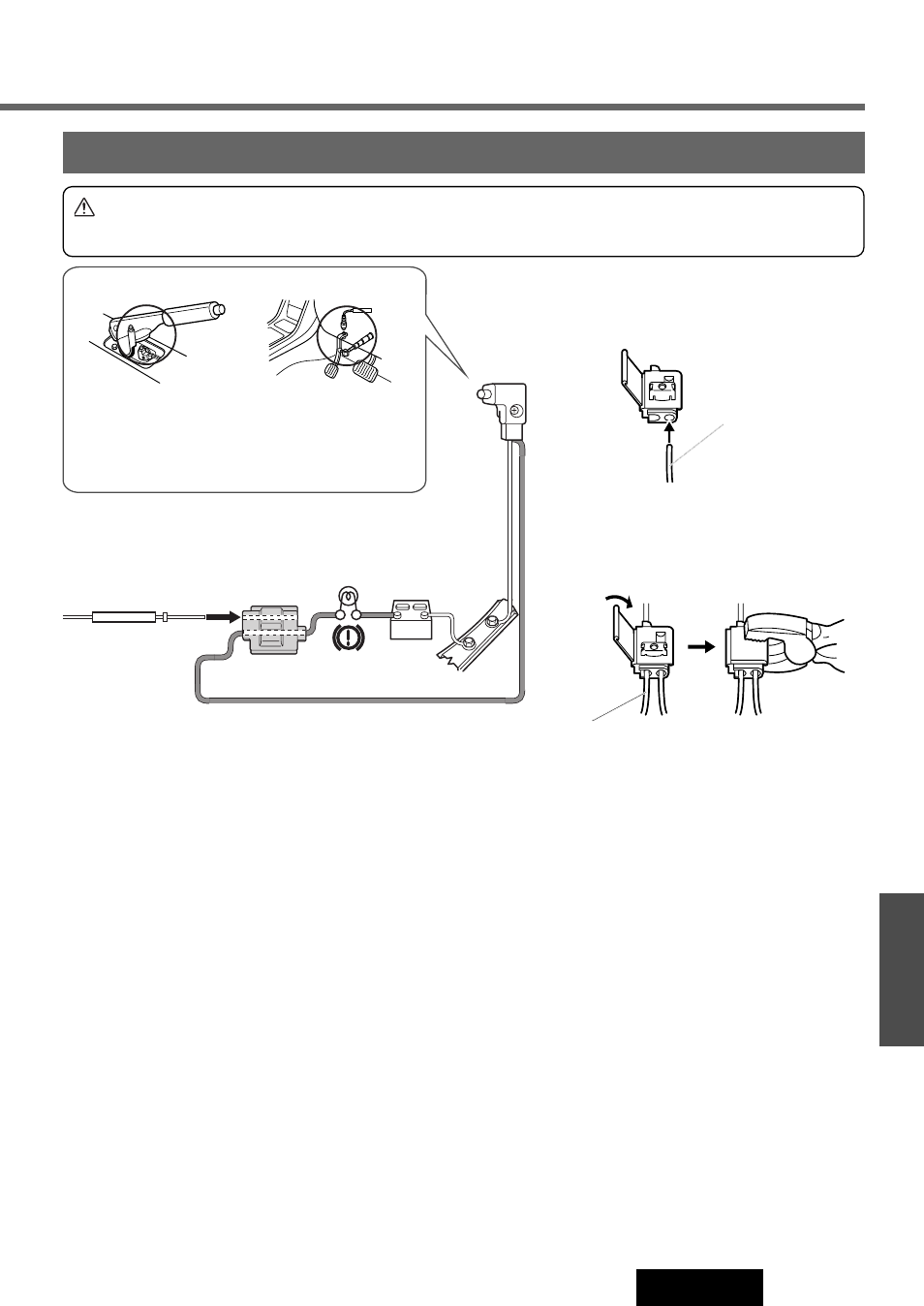

Conexión del cable de conexión del freno de estacionamiento
Freno de mando
Freno del pedal
Cable del freno de estacionamiento
(Azul/franja amarilla)
Cuando se aplica la palanca del freno
de estacionamiento, la unidad se pone
a tierra en el chasis.
Interruptor del
freno de esta-
cionamiento
Chasis del automóvil
Batería
Luz del freno
Conector con
retenedor
u
Cable del freno de
estacionamiento
(Azul/franja amarilla)
Cable del lado de la fuente de alimentación
Precaución
¡
Por razones de seguridad, asegúrese de solicitar esta conexión al instalador profesional que tenga más cerca.
Cuando se conecta esta unidad al monitor trasero:
¡
El cable del freno de estacionamiento y el cable de tierra deben conectarse al miso terminal.
