Guía rápida para la puesta en marcha
RF IN
RF OUT
RF OUT
RF IN
RF OUT
RF IN
RF IN
•
Conexión básica
Conexión básica
El equipo externo y los cables mostrados no se suministran con este televisor.
Asegúrese de que la unidad esté desconectada de la toma de corriente antes de conectar o desconectar cualquier cable.
Cuando desconecte el cable de alimentación, asegúrese absolutamente de desconectar primero la clavija de alimentación de la toma de corriente.

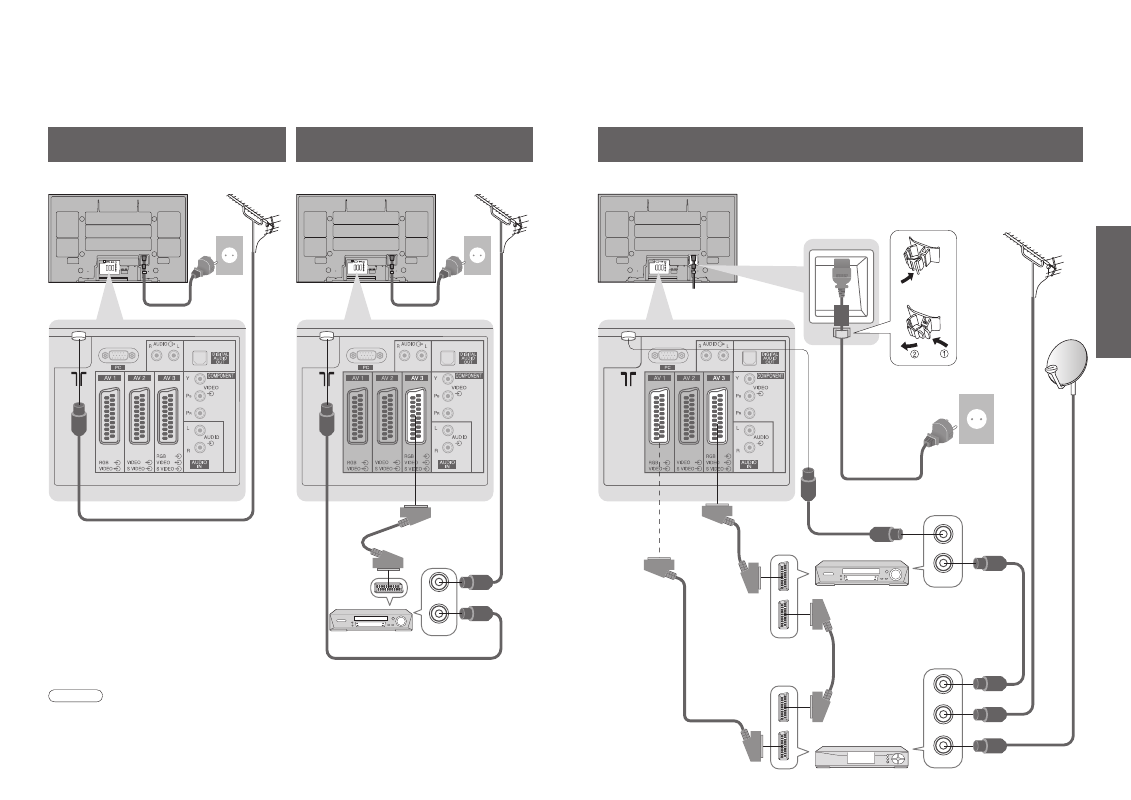

Ejemplo 1
Conexión de antena
Ejemplo 2
Conexión de grabadora DVD / videograbadora
Televisor solamente Televisor, grabadora DVD o videograbadora
Nota •
Conecte a AV2 / 3 para una grabadora DVD / videograbadora compatible con Q-Link (pág. 34).
Ejemplo 3
Conexión de grabadora DVD / videograbadora y receptor digital multimedia
Televisor, grabadora DVD / videograbadora y receptor digital multimedia
Cable de alimentación (suministrado) Cable de alimentación (suministrado)
Cable SCART
(función completa)
Grabadora DVD o
videograbadora
Cable
de RF
Antena Antena Parte posterior del televisor Parte posterior del televisor
Cable de
RF
Cable de
RF
220-240 V CA
50 / 60 Hz
220-240 V CA
50 / 60 Hz
Grabadora DVD o
videograbadora
Cable SCART
(función completa)
Cable de RF
Antena
Cable de alimentación (suministrado)
Parte posterior del televisor
Receptor digital
multimedia
220-240 V CA
50 / 60 Hz
Cable de RF
Cable de RF
Cable SCART
(función completa)
Cable SCART
(función completa)
Cable de RF
Abrazadera
•
Para soltar
