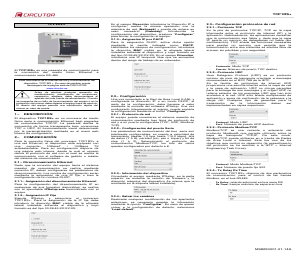

CIRCUTOR TCP1RS+ Manual del usuario,
Páginas: 2
CIRCUTOR
/
Instrumentos de medición
Idiomas:
Español
Páginas:
2
Tamaño:
103 KB
Mostrar tabla de contenidos
Document Outline
Dado que la conexión del equipo hacia el sistema maestro de comunicación se realiza mediante conexión IP, deben configurarse los parámetros de direccionamiento. Los modos de configuración serán mediante la asignación de una IP fija, o bien la configuración de un nombre DHCP.
Para la configuración del direccionamiento IP en cualquiera de sus formatos disponibles, se realiza con el ejecutable IPSetup.exe suministrado con el equipo.
Ejecute IPSetup, y seleccione el conversor TCP1RS+. Para la asignación de la IP fija debe introducir la dirección MAC visible de la etiqueta lateral indeleble adherida al dispositivo y cuyo formato es del tipo 00:26:45:XX:XX:XX.
En el campo Dirección introduzca la Dirección IP a configurar; realice la misma operación con la máscara de red (Netmask) y puerta de enlace en caso necesario (Gateway). Introducida la configuración del dispositivo, presione “Configurar” para enviar la configuración al equipo.
Para la asignación DHCP, active dicha opción mediante la casilla indicada como DHCP. Habilitados los campos de configuración, introduzca la dirección MAC visible en la etiqueta lateral indeleble adherida al dispositivo y cuyo formato es del tipo 00:26:45:XX:XX:XX. En el campo Dirección, introduzca una IP temporal libre que se encuentre dentro del rango de trabajo de su ordenador.
Una vez conectado a la Red de Área Local (LAN), y configurada la dirección IP o en modo DHCP, el resto de la configuración, debe llevarse a cabo mediante la consola del software IPSetup. Una vez configurado íntegramente el equipo, puede enviarle la configuración mediante el botón “Configurar”.
El equipo puede conectarse al sistema maestro de comunicación mediante tres tipos de protocolo de red y a un puerto configurable (TCP, UDP, Modbus/ TCP).
Los parámetros de comunicación del bus serie son totalmente configurables, en cuanto a velocidad de transmisión (desde 1.2 bps hasta 115.2 kbps), bits de datos (7 ó 8), paridad (sin, par o impar) y bit de stop (1 ó 2). Seleccionado el protocolo de comunicación Modbus/TCP, los bits de datos quedan configurados por defecto a 8.
Conectado al equipo mediante IPSetup, en la parte superior se muestra la versión de firmware y la dirección máquina del dispositivo (la misma que la mostrada en la etiqueta lateral indeleble).
Realizada cualquier modificación de los apartados anteriores, es necesario guardar la infomación mediante la opción “Configurar”. En caso de querer volver a la configuración de defecto, seleccione “Load default”.
En la pila de protocolos TCP/IP, TCP es la capa intermedia entre el protocolo de internet (IP) y la aplicación. Habitualmente, las aplicaciones necesitan que la comunicación sea fiable y, dado que la capa IP aporta un servicio de datagramas no fiable (sin confirmación), TCP añade las funciones necesarias para prestar un servicio que permita que la comunicación entre dos sistemas se efectúe libre de errores, sin pérdidas y con seguridad.
User Datagram Protocol (UDP) es un protocolo mínimo de nivel de transporte orientado a mensajes documentado en el RFC 768 de la IETF.
En la familia de protocolos de Internet UDP proporciona una sencilla interfaz entre la capa de red y la capa de aplicación. UDP no otorga garantías para la entrega de sus mensajes y el origen UDP no retiene estados de los mensajes UDP que han sido enviados a la red. UDP sólo añade multiplexado de aplicación y suma de verificación de la cabecera y la carga útil. Cualquier tipo de garantías para la transmisión de la información deben ser implementadas en capas superiores.
Modbus/TCP es una variante o extensión del protocolo Modbus® que permite utilizarlo sobre la capa de transporte TCP/IP. De este modo, Modbus/TCP puede utilizarse en a través de Redes de Área Local o Internet. Este fue uno de los objetivos que motivó su desarrollo (la especificación del protocolo se ha remitido a la IETF = Internet Engineering Task Force).
El conversor TCP1RS+ dispone de dos parámetros de comunicación, para el control de las tramas Modbus, en el bus RS485.
