11
S
8 1 2 9 6 7
13
11
12
10
5
3
4

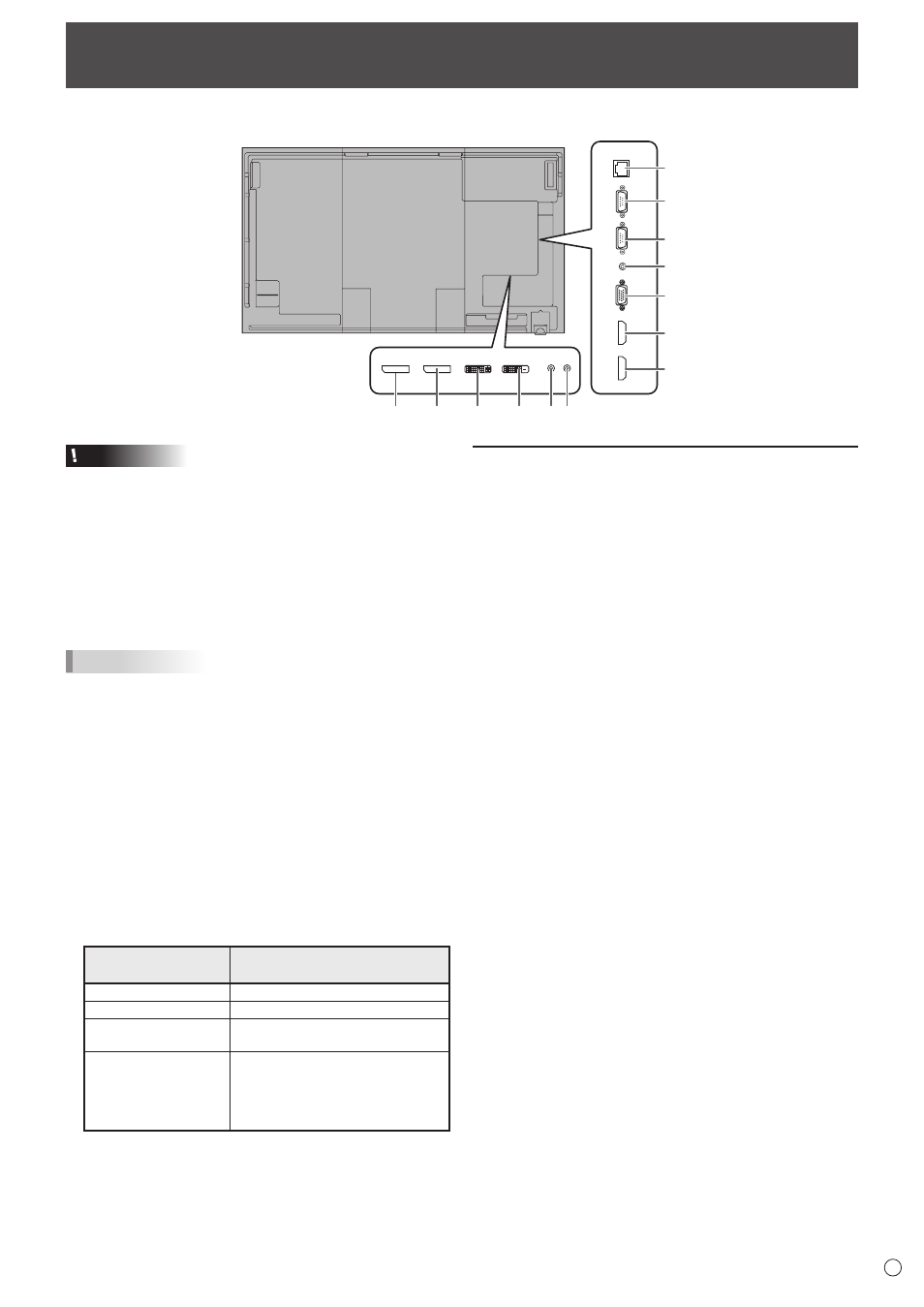

Conexión de equipos periféricos
Precaución
• Asegúrese de apagar el interruptor primario y desconectar
el enchufe de la toma de corriente antes de conectar/
desconectar los cables. Asimismo, lea el manual del equipo
que desea conectar.
• Tenga cuidado de no confundir el terminal de entrada con el
terminal de salida al conectar los cables. La inversión accidental
de los cables conectados a los terminales de entrada y salida
podría causar malfuncionamientos y otros problemas.
• No use ningún cable que tenga dañado o deformado el
terminal. Si usa este tipo de cables pueden generar fallos
de funcionamiento.
CONSEJOS
• Las imágenes podrían no visualizarse correctamente
dependiendo del ordenador (tarjeta de vídeo) que se conecte.
• Emplee el ajuste automático de la pantalla cuando visualice
una pantalla de PC por vez primera utilizando D-SUB[RGB]
o DVI-I (analógico) o cuando cambie la configuración del
PC. La pantalla se ajustará automáticamente cuando SELF
ADJUST <AUTO AJUSTE> en el menú MONITOR esté
establecido en ON <SÍ>.
• Si la salida de audio del dispositivo de reproducción se conecta
directamente a los altavoces o a otros aparatos, el vídeo del
monitor podría aparecer retardado respecto a la parte de audio.
El audio deberá reproducirse a través de este monitor conectando
el dispositivo de reproducción a la entrada de audio del monitor y
la salida de audio del monitor a los altavoces u otros aparatos.
• Los terminales de entrada de audio utilizados en cada uno
de los modos de entrada están configurados de fábrica del
modo siguiente.
Modo de entrada Terminal de entrada de audio
(ajuste de fábrica)
DVI-I Terminal de entrada Audio1
DisplayPort Terminal de entrada DisplayPort
HDMI1[PC], HDMI1[AV],
HDMI2[PC], HDMI2[AV]
Terminal de entrada PC/AV HDMI
D-SUB[RGB],
D-SUB[COMPONENT]
<D-SUB[COMPONENTE]>,
D-SUB[VIDEO]
<D-SUB[VÍDEO]>
Terminal de entrada Audio2
Conexión con un PC o equipos de AV
1. Terminal de entrada DisplayPort
• Use un cable de DisplayPort de venta en comercios.
• Seleccione el terminal de entrada de audio que se
utilizará en DisplayPort de AUDIO SELECT <SELECCIÓN
DE AUDIO> en el menú SETUP <INSTALACIÓN>.
Cuando se seleccione DisplayPort, la conexión al terminal
de entrada de audio será innecesaria.
2. Terminal de entrada DVI-I
• Use un cable de señal de venta en comercios (DVI-I 29
contactos).
• Seleccione el terminal de entrada de audio que se
utilizará en DVI-I de AUDIO SELECT <SELECCIÓN DE
AUDIO> en el menú SETUP <INSTALACIÓN>.
• Si la pantalla no se muestra apropiadamente, establezca
EDID SELECT (DVI-I) <SELECCIÓN EDID (DVI-I)>
de INPUT SELECT <SELECCIÓN DE ENTRADA> en
el menú SETUP <INSTALACIÓN> de acuerdo con el
dispositivo que desea conectar.
3. Terminal de entrada PC/AV HDMI1
4. Terminal de entrada PC/AV HDMI2
• Use un cable de HDMI de venta en comercios (conforme
a la norma HDMI).
• Establezca HDMI1 o HDMI2 de INPUT SELECT
<SELECCIÓN DE ENTRADA> en el menú SETUP
<INSTALACIÓN> de acuerdo con el dispositivo que
desea conectar.
• Seleccione el terminal de entrada de audio que se
utilizará en HDMI1[AV], HDMI1[PC], HDMI2[AV] o
HDMI2[PC] de AUDIO SELECT <SELECCIÓN DE
AUDIO> en el menú SETUP <INSTALACIÓN>. Cuando
se seleccione HDMI, la conexión al terminal de entrada
de audio será innecesaria.
5. Terminal de entrada PC/AV D-sub
• Establezca D-SUB de INPUT SELECT <SELECCIÓN
DE ENTRADA> del menú SETUP <INSTALACIÓN> de
acuerdo con el dispositivo que vaya a conectar.
• Para utilizar con D-SUB[VIDEO] <D-SUB[VÍDEO]>,
conecte el terminal verde a la salida de vídeo del
dispositivo.
• Seleccione el terminal de entrada de audio que se
utilizará en D-SUB[RGB], D-SUB[COMPONENT]
<D-SUB[COMPONENTE]> o D-SUB[VIDEO]
<D-SUB[VÍDEO]> de AUDIO SELECT <SELECCIÓN DE
AUDIO> en el menú SETUP <INSTALACIÓN>.
