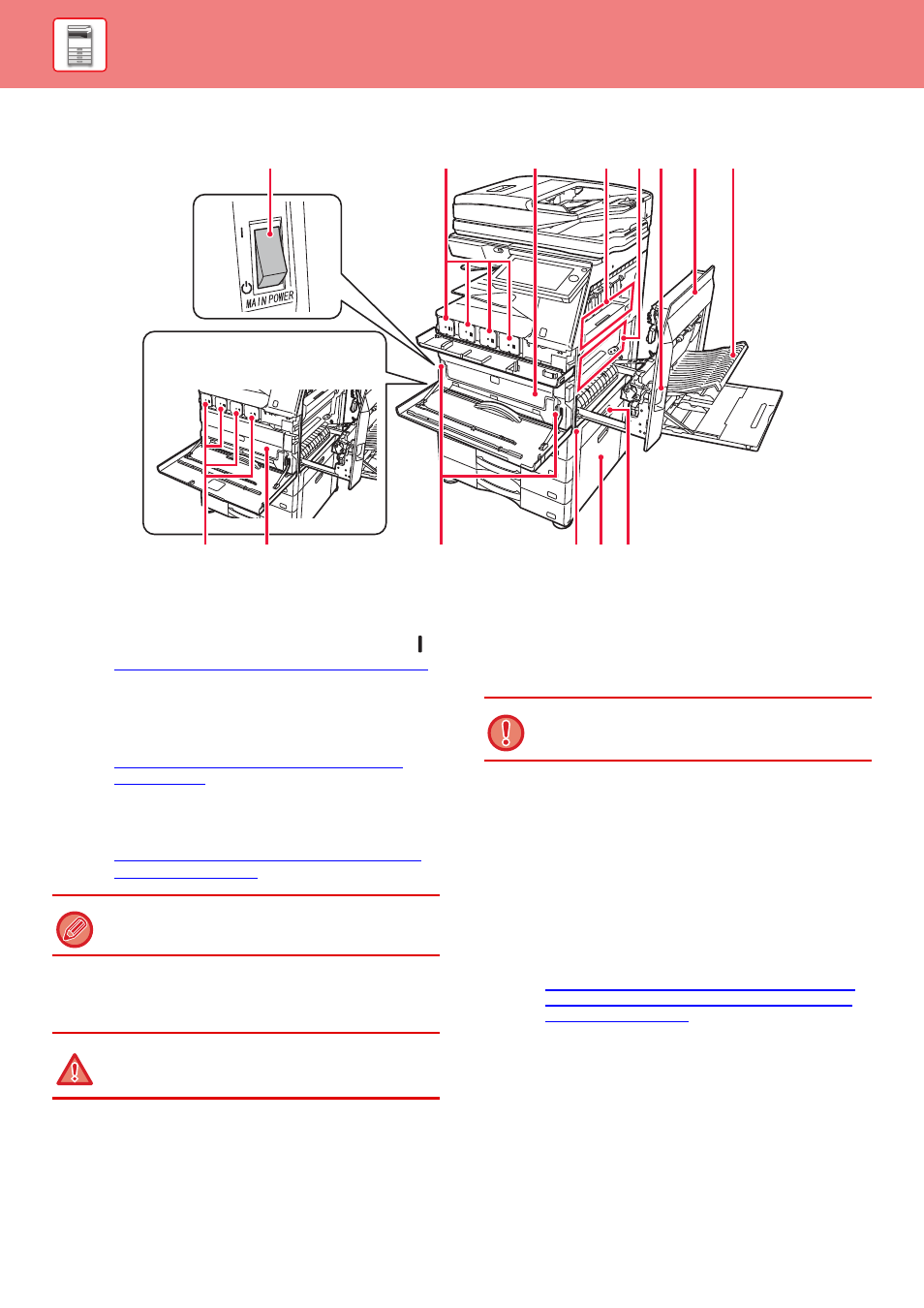

INTERIOR

(1)

Interruptor de alimentación principal
Utilice este interruptor para encender la máquina.
Cuando utilice las funciones de fax o Internet fax,
asegúrese de que este interruptor esté en posición "

".

CONEXIÓN DE LA ALIMENTACIÓN (página 1-10)

(2)

Cartucho de tóner
Este cartucho contiene tóner.
Cuando se agote el tóner en un cartucho, sustitúyalo por
uno nuevo.

SUSTITUCIÓN DEL CARTUCHO DE TÓNER

(página 1-153)

(3)

Caja de recogida de tóner
Esta caja recoge el exceso de tóner que queda después
de imprimir.

SUSTITUCIÓN DE LA CAJA DE RECOGIDA DE

TÓNER (página 1-157)

(4)

Unidad de fijación
En esta zona se aplica calor para fijar la imagen
transferida al papel.

(5)

Banda de transferencia

Durante la operación de impresión a todo color, las

imágenes de tóner de cada uno de los cuatro colores de

los diferentes tambores fotoconductores se combinan en

la banda de transferencia.

Durante la operación de impresión en blanco y negro, sólo se

transfiere la imagen de tóner negro a la banda de transferencia.

(6)

Palanca de liberación de la cubierta lateral derecha

Para retirar el papel atascado, tire de la palanca hacia arriba y

manténgala en esa posición para abrir la cubierta lateral derecha.

(7)

Cubierta lateral derecha

Abra esta cubierta para retirar el papel atascado.

(8)

Cubierta de la sección de inversión del papel

Esta unidad se usa para dar la vuelta al papel cuando se

realizan impresiones a dos caras. Abra esta cubierta para

retirar el papel atascado.

(9)

Botón de liberación de la caja de recogida de tóner

Pulse este botón cuando necesite liberar el bloqueo de la

caja de recogida de tóner para sustituir la caja de

recogida de tóner o limpiar la unidad láser.

LIMPIEZA DE LA UNIDAD LÁSER (página 1-149)

SUSTITUCIÓN DE LA CAJA DE RECOGIDA DE

TÓNER (página 1-157)

(10) Asa

Extráigala y agárrela para mover la máquina.

(11) Cubierta lateral derecha del soporte bajo/cajón de

papel de 550 hojas o del soporte/cajón de papel de

550/2x550/3x550/550&2100 hojas

Abra esta cubierta para retirar los atascos de papel de

las bandejas 2, 3 y 4.

(12) Cubierta lateral derecha de la bandeja de papel

Abra esta cubierta para retirar los atascos de papel de la bandeja 1.

(1)

(3)

(7)

(6)

(8)

(4)

(5)

(9)

(2)

(10)(11)

(3)

(12)

(2)

MX-3050N/MX-3060N/MX-3070N/
MX-3550N/MX-3560N/MX-3570N/
MX-4050N/MX-4060N/MX-4070N

Un técnico de servicio recoge la caja de recogida de
tóner sustituida.

La zona de la unidad de fijación está caliente. Tenga
cuidado de no quemarse cuando retire el papel
atascado.

No toque ni dañe la banda de transferencia.
De lo contrario, la imagen podría aparecer defectuosa.
