1/2
Connettore maschio PV-KST4...
Clavija de acoplamiento macho PV-KST4...
Acoplamento macho PV-KST4... Spina di connettore PV-ADSP4...
Clavija de acoplamiento macho PV-ADSP4...
Acoplamento macho PV-ADSP4... Connettore di derivazione maschio PV-AZS4
Conexión en derivación PV-AZS4
Tomada de derivação PV-AZS4
Connettore di derivazione femmina PV-AZB4
Conexión en derivación PV-AZB4
Ficha de derivação PV-AZB4

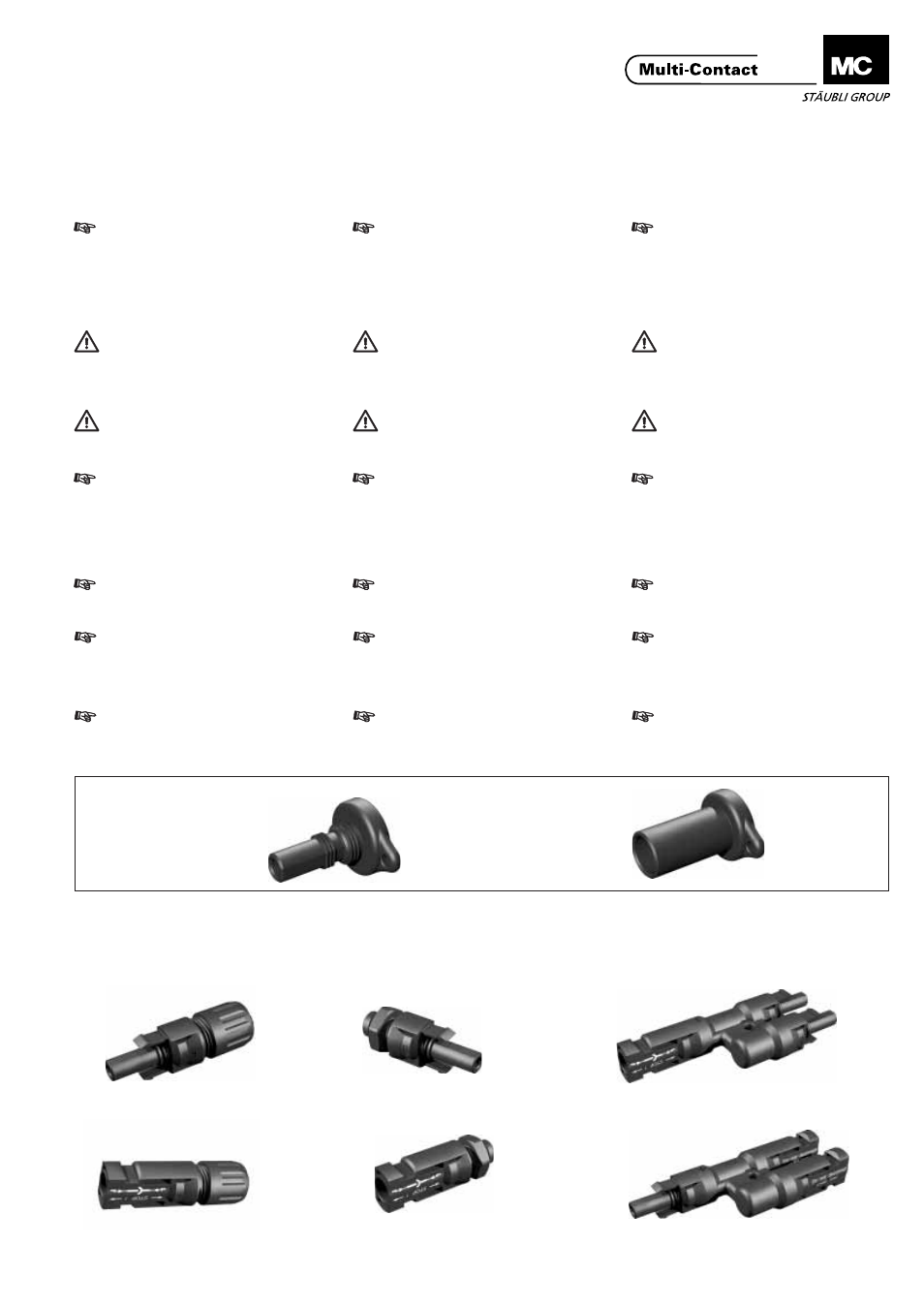

Tappi protettivi PV-SVK4, PV-BVK4
I tappi protettivi sono studiati per rendere a
tenuta i connettori PV sconnessi. Tapones de protección PV-SVK4, PV-BVK4
El tapón de protección está diseñado para
sellar los conectores PV. Tampas de protecção PV-SVK4, PV-BVK4
A tampa de protecção serve para obturar os
conectores PV não ligados.
PV-SVK4
32.0717 PV-BVK4
32.0716
Boccola di connettore PV-ADBP4...
Casquillo de acoplamiento hembra PV-ADBP4...
Acoplamento fêmea PV-ADBP4... Connettore femmina PV-KBT4...
Casquillo de acoplamiento hembra PV-KBT4...
Acoplamento fêmea PV-KBT4...
Advanced Contact Technology
Tappi di protezione
PV-BVK4, PV-SVK4 Tapones de protección
PV-BVK4, PV-SVK4 Tampas de protecção
PV-BVK4, PV-SVK4
MA258
Instruções de montagem (it_es_pt) MA258
Instrucciones de montaje (it_es_pt) MA258 (it_es_pt)
Istruzioni di montaggio
In caso di utilizzo di pezzi di ricambio e
attrezzi diversi da quelli indicati da MC e di
variazioni rispetto alle procedure di preparazio-
ne e montaggio descritte nelle presenti
istruzioni, non è possibile garantire né la
sicurezza né il rispetto dei dati tecnici di quanto
montato in proprio.
Per proteggersi da scariche elletriche
durante il montaggio o lo smontaggio i
connettori devono sempre essere completa-
mente scollegati dall’alimentazione elettrica.
La protezione dalle scariche elettriche
deve comunque essere garantita sul prodotto
finale installato.
Disconnessione sotto carico: I connettori
PV non devono essere scollegati quando sotto
carico. Possono essere posti a vuoto spegnen-
do l'inverter o interrompendo il circuito AC.
Connessione e disconnessione sotto tensione
sono invece permesse.
Proteggere da acqua e impurità utilizzan-
do gli appositi tappi di chiusura.
Non possono tuttavia essere permanen-
temente utilizzate sommerse. Non lasciare il
connettore MC-PV appoggiato alla superficie
del tetto.
Per dati tecnici e componenti preinstallati
si rimanda al catalogo MC Solar .
I connettori muniti di tappi protettivi sono
IP67.
2 line
Si se utilizan piezas y herramientas
distintas de las indicadas por MC, así como si
se varían los procedimientos de preparación y
montaje
aquí descritos o se realizan los
montajes de un modo personal sin respetar
estas instrucciones ni las elementales normas
de seguridad, las características técnicas
indicadas no podrán ser garantizadas.
Para protegerse de las descargas
eléctricas es preciso que durante el proceso de
montaje y desmontaje de los conectores PV,
éstos estén desconectados de cualquier
alimentación eléctrica.
En todo caso debe asegurarse que el
producto finalmente instalado está protegido
de las descargas eléctricas.
Desconexión bajo carga: Los conestores
PV no deben desconectarse bajo carga. Los
conectores pueden ser desconectados de la
corriente apagando el
convertidor DC/AC o
apagando el interruptor del circuito AC.
Conexión y desconexión esta permitido bajo
voltaje.
Los conectores desconectados deberán
protegerse de la suciedad y el agua mediante
tapones de sellado.
No pueden utilizarse
permanentemente bajo el agua. No colocar los
conectores MC-PV sobre la superficie del
tejado.
Ver características técnicas y detalles de
los componentes pre-montados en el catálogo
MC
. Solar
Los componentes sellados tienen una
protección IP67.
2 line
Se forem utilizadas peças ou ferramentas
diferentes das indicadas pela MC ou no caso de
procedimentos de preparação e montagem
distintos dos aqui descritos, não poderemos
garantir as suas características técnicas.
Para protecção contra choques eléctricos,
as peças devem ser isoladas da alimentação
eléctrica enquanto se procede à sua desmonta-
gem ou montagem.
O produto final, deve garantir a protecção
contra choques eléctricos.
Desligar em carga: Os ligadores PV não
podem ser desligados enquanto estiverem em
carga. Podem ser colocados sem carga
desligando o conversor DC/AC ou desligando o
contactor do circuito AC. Ligar e desligar
enquanto em tansão é permitido.
Os conectores desligados devem ser
protegidos da sujidade e água com tampas de
protecção.
. Não coloque os
ligadores MC-PV no telhado.
Ver o catálogo MC quanto a
dados técnicos e componentes de montagem.
Solar
Acessórios com tampas de protecção sгo
а prova d’água, IP67. Não podem ser submer-
sas permanentemente
2 line
Adatto a: Adecuado para: Apropriado para:
