Pasacascos, retraíble con válvula

Sensor de temperatura o de temperatura-velocidad

Modelos: HT200, ST850

Patente USA Nº 7 110 908; 7.352.171. Patente UK Nº 2 409 527

Prueba preliminar

Conecte el sensor al instrumento. Compruebe la temperatura
aproximada. Si tiene rotor, gírelo y compruebe la indicación de la
velocidad. Si no hay ninguna indicación o la indicación es inexacta,
compruebe las conexiones y vuelva a intentarlo. Si el problema persiste,
devuelva el producto al establecimiento donde lo compró.

Anote los datos que figuran en la etiqueta del cable para consultas posteriores.

Referencia N.º_________________Fecha___________

Aplicaciones

• El casquillo de plástico se recomienda únicamente para cascos de

fibra de vidrio o metal.
No instale nunca un casquillo de plástico en un casco de madera, ya
que la expansión de la madera puede provocar un esfuerzo excesivo y
fracturar el plástico.

• Para los cascos de fibra de vidrio o de madera se recomienda el

casquillo de bronce.
No montar nunca un casquillo de bronce en un casco de metal, ya que
se producirá corrosión galvánica.

Casquillo de acero inoxidable compatible con todos los materiales de

construcción del casco.
Recomendado para prevenir la corrosión galvánica en los cascos de metal,
siempre que el casquillo de acero inoxidable esté aislado del casco.

Herramientas y materiales

Gafas de seguridad
Máscara antipolvo
Pintura al agua antiincrustante (imprescindible en agua salada)
Taladro eléctrico con abertura de portabrocas de 10 mm (3/8") o superior
Taladros

3 mm o 1/8"

Brocas hueca: 51 mm o 2" (casquillo de plástico o metal en casco no metálico)

57 mm o 2-1/4" (casquillo de acero inoxidable en casco de metal)

Avellanadora (Instalación de casquillo embutido)
Papel de lija
Detergente doméstico suave or disolvente flojo (por ejemplo alcohol)
Lima (instalación en casco de metal)
Sellador marino (adecuado para aplicaciones debajo de la línea de flotación)
Alicates extensibles (para instalación de casquillo de metal)
Pasacascos (algunas instalaciones)
Abrazaderas de cables
Instalación en un casco de sandwich de fibra de vidrio (ver página 4)

Broca hueca para interior del casco

60 mm o 2-3/8"

Tejido de fibra de vidrio y resina
o cilindro, cera, cinta y epoxi de moldeo

Ubicación

PRECAUCIÓN: No montar junto a aberturas de entrada o salida de agua; ni

detrás de redanes, herrajes o irregularidades del casco que pueden alterar

el flujo del agua.
PRECAUCIÓN: No montar nunca el sensor de velocidad justo delante de

un transductor de profundidad, ya que la turbulencia generada por el giro

del rotor afectará negativamente al funcionamiento del transductor,

especialmente a velocidad alta. Móntelo al lado.
Escoja un punto accesible en el interior del barco. Deje un espacio de 280 mm

(11") como mínimo para la altura del casquillo, el apriete de las tuercas y la

extracción del inserto.

HT200—El sensor debe estar en contacto con el agua en todo momento.
ST850—El flujo de agua sobre el rotor debe estar exento de turbulencias
cualquiera que sea la velocidad del barco.
Barcos de motor con casco de desplazamiento—Ubicación en el

centro del barco, cerca de crujía.

Barcos a motor con casco de planeo—Monte el sensor bien a popa

para que permanezca sumergido a velocidad alta.

Veleros de quilla corta—Monte el transductor en la línea de crujía o

junto a ella y 300-600mm (1-2 pies) a proa de la quilla.

Veleros de quilla larga—Sitúe el sensor en el centro y alejado de la

quilla, en el punto en que el ángulo de pantoque sea mínimo.

Para obtener unas prestaciones óptimas del pro-

ducto y reducir el riesgo de daños materiales, da-

ños personales o un accidente mortal, observe las

precauciones siguientes.
ATENCIÓN
: Utilice siempre gafas de seguridad y

máscara antipolvo durante la instalación.

ATENCIÓN: ¡La válvula no es una junta estanca! Uti-

lice siempre el inserto o el tapón obturador sujeto con

el alambre de seguridad para estanqueizar.

ATENCIÓN: Las juntas tóricas deben estar intactas y

bien lubricadas para resultar estancas.

ATENCIÓN: Coloque siempre el alambre de seguri-

dad para evitar que el inserto o el tapón obturador se

salgan en el caso improbable de que la tapa roscada

se rompa o se rosque de forma incorrecta.

ATENCIÓN: Cuando ponga el barco a flote, comprue-

be inmediatamente si hay vía de agua. No deje el barco

sin comprobar durante más de tres horas. Incluso con

la vía más pequeña, la acumulación de agua puede ser

considerable.

ATENCIÓN: Casquillo de acero inoxidable en casco

de metal—Verifique que la arandela toque el casco. No

apriete la tuerca del casco con la arandela contra el ais-

lador, ya que en tal caso el casquillo quedará flojo.

PRECAUCIÓN: No instale nunca un casquillo metáli-

co en un barco con sistema positivo de masa.

PRECAUCIÓN: No utilizar nunca una barquilla con

casquillo de plástico; el sensor que sobresale queda-

ría expuesto a impactos.

PRECAUCIÓN: No tire del sensor, ni lo lleve o sosten-

ga por el cable; podrían romperse las conexiones in-

ternas.

PRECAUCIÓN: No utilice nunca disolventes. Los lim-

piadores, los carburantes, los selladores, la pintura y

otros productos pueden contener disolventes fuertes,

como la acetona, que atacan a numerosos plásticos y

reducen considerablemente su resistencia.

PRECAUCIÓN: El casquillo de acero inoxidable debe

aislarse del casco de metal para prevenir la corrosión

galvánica.
IMPORTANTE: Lea las instrucciones en su totalidad

antes de proceder a la instalación. En caso de discre-

pancia, estas instrucciones deben prevalecer sobre

otras instrucciones que pudiera contener el manual

del instrumento.

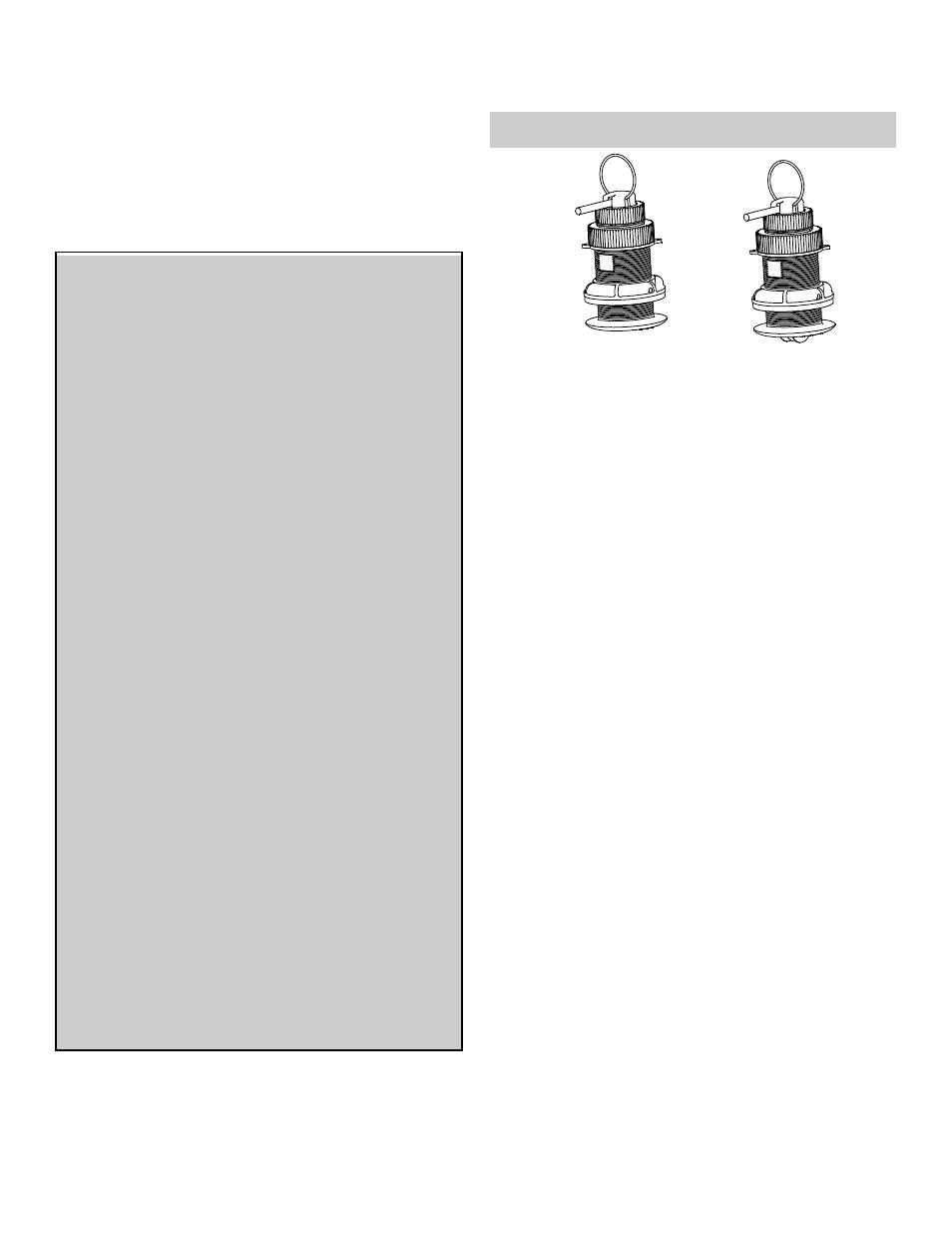

casquillo de
