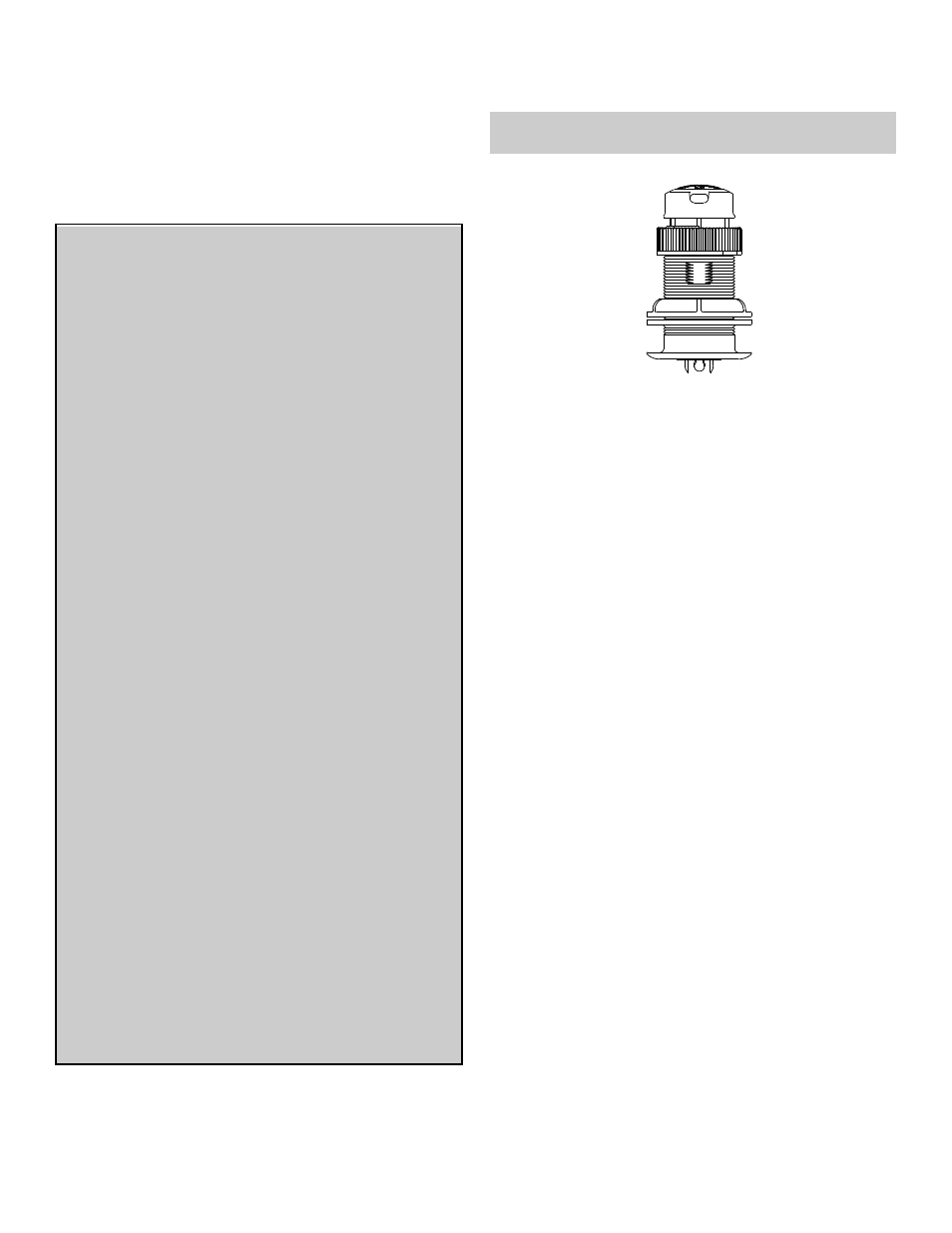

Pasacascos, retraíble con válvula

Sensor de velocidad y temperatura

Modelo ST800

Aplicaciones

• El casquillo de plástico se recomienda únicamente para cascos

de fibra de vidrio o metal. No instale nunca un casquillo de
plástico en un casco de madera, ya que la expansión de la
madera puede fracturar el plástico.

• Para los cascos de fibra de vidrio o de madera se recomienda

el casquillo de bronce. No instale nunca un casquillo de bronce
en un casco de metal, ya que se producirá corrosión galvánica.

• Casquillo de acero inoxidable compatible con todos los

materiales de construcción del casco.
Recomendado para prevenir la corrosión galvánica en los
cascos de metal, siempre que el casquillo de acero inoxidable
esté aislado del casco.

Herramientas y materiales

Gafas de seguridad

Máscara antipolvo

Pintura al agua antiincrustante (imprescindible en agua salada)

Taladro eléctrico con abertura de portabrocas de 10 mm (3/8") o superior

Broca:

3 mm o 1/8"

Broca hueca:

51 mm o 2" (casquillo de plástico o metal en casco no

metálico)

57 mm o 2-1/4" (casquillo de acero inoxidable en casco

de metal)

Papel de lija

Detergente doméstico suave o disolvente flojo (por ejemplo alcohol)

Lima (instalación en casco de metalhull)

Sellador marino (adecuado para aplicaciones debajo de la línea de flotación)

Arandela adicional [para casco de aluminio de menos de 6 mm (1/4") de espesor]

Alicates extensibles (para instalación de casquillo de metal)

Pasacascos (algunas instalaciones)

Abrazaderas de cables

Instalación en un casco de sandwich de fibra de vidrio (ver página 3):

Broca hueca para interior del casco: 60 mm o 2-3/8"

Tejido de fibra de vidrio y resina

o cilindro, cera, cinta y epoxi de moldeo

Ubicación

El flujo de agua sobre el rotor debe estar exento de turbulencias

cualquiera que sea la velocidad del barco. Escoja un punto

accesible en el interior del barco. Deje un espacio de 280 mm (11")

como mínimo para la altura del casquillo, el apriete de las tuercas y

la extracción del inserto.

PRECAUCIÓN: No monte nunca el sensor justo delante de un

transductor de profundidad, ya que la turbulencia generada por el

giro del rotor afectará negativamente al funcionamiento del

transductor, especialmente a velocidad alta. Móntelo al lado.

PRECAUCIÓN: No monte el sensor en línea con rodillos de

remolque o apoyos que lo puedan dañar.

Anote los datos que figuran en la etiqueta del cable para consultas posteriores.
Referencia N.º

_________________Fecha___________

GUIA E INSTRUCCIONES DE INSTALACIÓN

Para obtener unas prestaciones óptimas del producto y

reducir el riesgo de daños materiales, daños personales o

un accidente mortal, observe las precauciones siguientes.

ATENCIÓN: Utilice siempre gafas de seguridad y

máscara antipolvo durante la instalación.
ATENCIÓN: La válvula no es una junta estanca! Uti-

lice siempre el inserto o el tapón obturador sujeto con

el alambre de seguridad para estanqueizar.
ATENCIÓN: Las juntas tóricas deben estar intactas y

bien lubricadas para resultar estancas.
ATENCIÓN: Coloque siempre el alambre de seguridad

para evitar que el inserto o el tapón obturador se salgan

en el caso improbable de que la tapa roscada se rompa

o se rosque de forma incorrecta.
ATENCIÓN: Cuando ponga el barco a flote, comprue-

be inmediatamente si hay vía de agua. No deje el bar-

co sin comprobar durante más de tres horas. Incluso

con la vía más pequeña, la acumulación de agua pue-

de ser considerable.
ATENCIÓN: Casquillo de acero inoxidable en casco

de metal. Verifique que la arandela toque el casco. No

apriete la tuerca del casco con la arandela contra el

aislador, ya que en tal caso el casquillo quedará flojo.
PRECAUCIÓN: No utilice nunca una barquilla con un

casquillo de plástico; el sensor que sobresale queda-

ría expuesto a impactos.
PRECAUCIÓN: No instale nunca un transductor me-

tálico en un barco con sistema positivo de masa.
PRECAUCIÓN: El casquillo de acero inoxidable debe

aislarse del casco de metal para prevenir la corrosión

galvánica. Utilice el aislador que se incluye.
PRECAUCIÓN: No tire del sensor, ni lo lleve o sostenga

por el cable; podrían romperse las conexiones internas.
PRECAUCIÓN: La flecha situada en la parte superior

del inserto debe estar orientada hacia proa.
PRECAUCIÓN: No utilice nunca disolventes. Los lim-

piadores, los carburantes, los selladores, la pintura y

otros productos pueden contener disolventes fuertes,

como la acetona, que atacan a numerosos plásticos y

reducen considerablemente su resistencia.
IMPORTANTE: Lea las instrucciones en su totalidad

antes de proceder a la instalación. En caso de discre-

pancia, estas instrucciones deben prevalecer sobre

otras instrucciones que pudiera contener el manual

del instrumento.

de perfil bajo

Casquillo P120

ST800

Prueba preliminar

Conecte el sensor al instrumento y gire el rotor. Compruebe la indicación de la

velocidad y la temperatura aproximada del aire. Si no hay ninguna indicación o

las indicaciones son inexactas, verifique las conexiones y vuelva a probar. Si el

problema persiste, devuelva el producto al establecimiento donde lo compró.

de plástico
