Medidor de vacío
que no se conecta
Modelo: SVG2

MANUAL DEL OPERADOR

Descripción

El SVG2 permite la medición de un alto vacío. El

motivo para vaciar un sistema de calefacción, ven-
tilación, aire acondicionado y refrigeración a niveles
tan altos es eliminar todos los contaminantes (prin-
cipalmente la humedad).

El SVG2 es un medidor de vacío portátil que no

se conecta. El SVG2 es capaz de medir un alto
vacío de 50 a 2000 micrones. El SVG2 viene en
una bota de hule. El SVG2 cuenta también con una
alarma que puede alertar cuando se alcanza un
vacío dado.

Se puede configurar la alarma para un destino

alto o bajo y tiene tanto indicadores sonoros como
visuales. El destino de la alarma aparece en la pan-
talla inferior al oprimir el botón SET. El botón ALM
alterna entre alarma alta, alarma baja y ninguna
alarma. La pantalla LCD también muestra si el des-
tino es alto o bajo. El SVG2 cuenta también con un
indicador de batería baja. El SVG2 muestra “OL”
(fuera de rango) cuando la medida supera los
2000 micrones.

Aplicaciones

Mida el vacío en un sistema de refrigeración al

vaciar el refrigerante. La medida digital muestra
incluso las pequeñas caídas de presión. Aunque las
presiones de vacío de destino varían, el técnico típi-
camente quiere un vacío entre 300 y 400 micrones
para pequeños sistemas y de 700 para sistemas
grandes.

Operación

Pantalla LCD:
Este medidor está equipado con una pantalla

doble de datos; la pantalla principal (superior)
muestra la medición de vacío (en micrones de
mercurio).

La pantalla secundaria (inferior) indica el ritmo de

cambio de la medida mediante las designa-
ciones siguientes:

: cuando la presión aumenta, la pantalla

LCD destella a una frecuencia relativa al
aumento del índice de presión.

: cuando la presión disminuye,la pantalla

LCD parpadea a una frecuencia relativa a la
disminución del índice de presión.

: cuando el índice de cambio de presión

es cero o cercano a cero, el

aparece

sin destellar.

Función de alarma:
1. Oprima el botón ALM (alarma) para alternar

entre las tres configuraciones de alarma dife -
rentes, ALM Hi, ALM Lo y ALM Off.

2. En el modo ALM Off, oprima el botón SET para

mostrar la alarma de destino alta o baja. Si
oprime las flechas

y

, cambia el des-

tino. Oprima el
botón SET otra vez para salir a la pantalla prin-
cipal.

3. Si ALM Hi está activada, el medidor activa una

alarma sonora y visual cuando el vacío supera
el destino de ALM Hi. Si ALM Lo está activada,
el medidor activa una alarma sonora y visual
cuando el vacío es inferior al destino de ALM
Lo. La frecuencia (tono) de ALM Hi es más alta
que la de ALM Lo.

4. Los valores predeterminados de ALM Hi y ALM

Lo son 300 y 50, respectivamente.

El procedimiento de bomba de alto vacío:
1. Siga todos los procedimientos de extracción del

fabricante en lugar de los de este manual en
cuanto a especificaciones sobre cómo vaciar
sistemas.

2. Nota: los sistemas más grandes pueden demo -

rar mucho más en alcanzar los siguientes nive-
les, y es posible que sea necesario un método
de extracción diferente.

3. Extraiga el vacío con una bomba de bajo vacío

(50 a 80 torr o 26 a 27 pulgadas de vacío de
mercurio) y recupere el refrigerante, según sea
necesario.

4. Cambie a una bomba de alto vacío
5. Conecte el SVG2 con el conector “T” incluido

entre la bomba de vacío y el sistema.

6. Configure la alarma baja del destino (normal-

mente en el rango de 50 micrones).

7. Genere un vacío en el sistema
8. Una vez que haya alcanzado la alarma baja,

configure la alarma alta del destino (normal-
mente 300 micrones).

9. Apague la bomba de vacío y cierre las válvulas.

Si se necesitan más de tres minutos para que el
vacío alcance los 300 micrones, es probable
que el sistema esté seco y vacío.

Función de verificación de la batería

Se puede verificar el % de carga de la batería
del SVG2 manteniendo oprimido el botón SET
durante un segundo.

General

Coeficiente de temperatura: 0.1 x (precisión

especificada) por cada °C, de 0 °C a 18 °C y
28 °C a 50 °C (32 °F a 64 °F y 82 °F a 122 °F)

Batería: una única batería de 9 voltios estándar,

NEDA 1604, JIS 006P, IEC 6F22.

Duración de la batería: normalmente 6 horas

continuas.

Entorno operativo: 32 °F (0 °C) a 122 °F (50 °C)

con <75% de H.R.

Entorno de almacenamiento: -4 °F (-20 °C) a

140 °F (60 °C) con <80% de H.R. sin batería en
el medidor.

Rango excedido: se muestra “OL” (fuera de

rango) o bien “-OL”.

Apagado automático: 5 minutos únicamente

cuando la medida supera los 70,000 micrones.

Batería baja: se muestra el símbolo

.

Tiempo de respuesta: 0.5 segundos

Presión de vacío

Unidades de medida: micrones (de mercurio)
Tipo de conector: conector macho tipo campana

de 1/4" estándar. Conector “T” incluido.

Resolución: 1.0 micrón (de mercurio)
Precisión: ±10% o ±10 micrones (50 a 1000

micrones) a 73 °F (23 °C) ±10 °F (5 °C),
<90% de H.R.

Rango de medición: 50 a 2000 micrones

(de mercurio)

Sobrepresión máxima: 500 psi (3500 kPa)

Limpieza del sensor

Vierta alcohol isopropílico (para frotar) dentro de

la apertura del sensor SVG2 y descártelo. Deje
abierta la apertura del sensor el tiempo suficiente
como para que se evapore por completo el alcohol
residual.

No utilice objetos tales como hisopos de

algodón para limpiar el sensor, ya que podría
dañarlo.

Fieldpiece Instruments, Inc.

1900 E. Wright Circle
Anaheim, California, 92806
United States
+1 714 634 1844

www.fieldpiece.com

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

ALM

ON/OFF

SET

SVG2

PRESS FOR 1 SECOND

BATTERY

CHECK

Vacuum

Gauge
Measures

vacuum in

microns of

mercury.

STABLE

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

ALM

ON/OFF

SET

SVG2

PRESS FOR 1 SECOND

BATTERY

CHECK

Vacuum

Gauge

Measures

vacuum in

microns of

mercury.

STABLE

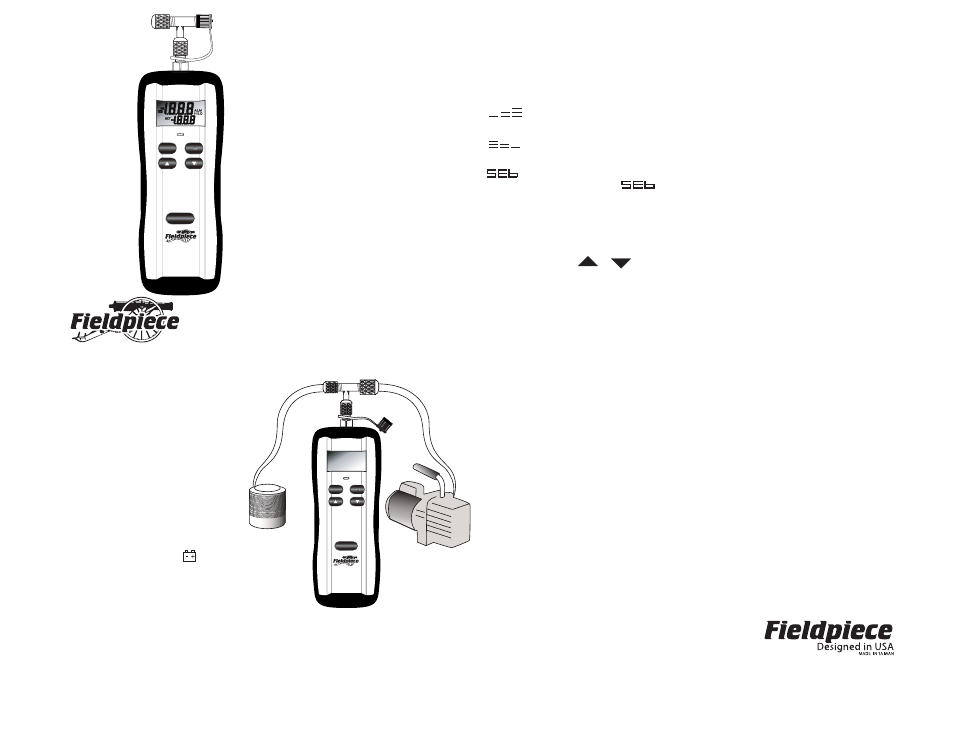

SVG2 extrayendo el

vacío de un sistema de

aire acondicionado.

Válvula de

servicio
del aire

acondicionado

Bomba de vacío
