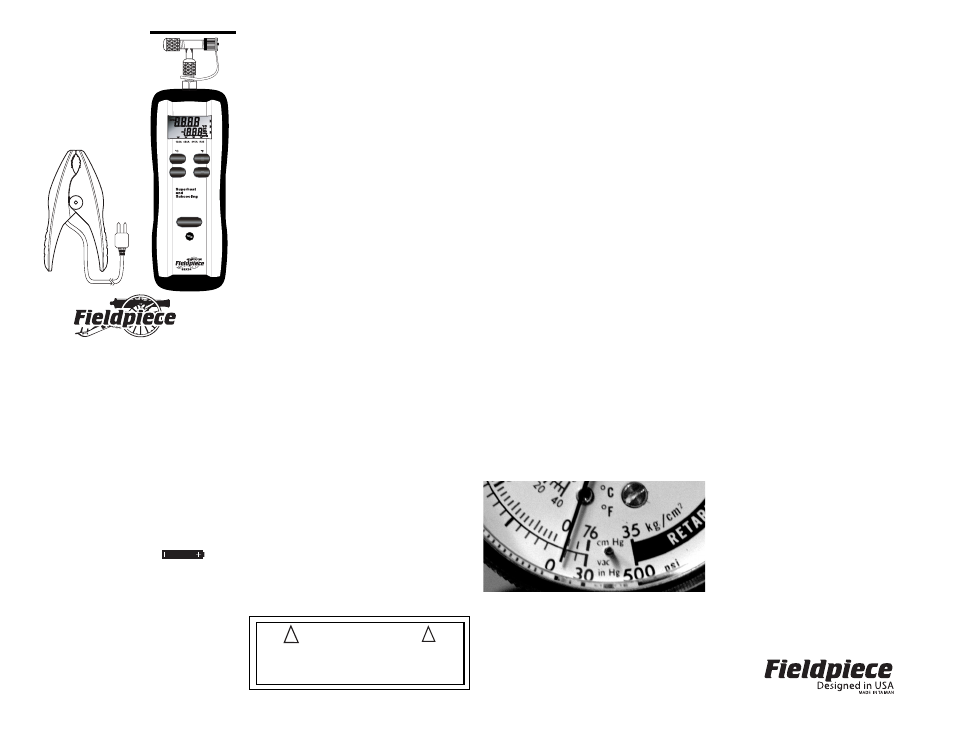

Descripción

El SSX34 es un medidor para superheat y sub-

cooling portátil que no se conecta para aire acondi-
cionado y refrigeración. El SSX34 está diseñado
para adecuarse a las necesidades del técnico de
sistemas de calefacción, ventilación, aire acondi-
cionado y refrigeración con bota de hule para
brindar durabilidad y sujetador magnético para faci -
litar su uso. Cuelgue el sujetador magnético en una
esquina para minimizar el riesgo de resbalones.
Conecte el termopar de pinza para tubo en el
conector de termopar tipo K. Puede conectar el
SSX34 directamente al sistema de aire acondi-
cionado o refrigeración mediante una manguera de
refrigerante de 1/4" aprobada por la EPA a través
del puerto de presión ubicado en la parte superior
del medidor. También puede usar la “T” incluida
para cargar la unidad mientras verifica el superheat
o subcooling, lo cual posibilita la carga a superheat
o subcooling. El SSX34 muestra el superheat o
subcooling para R-22, R-410A, R-134A y R-404A.

La pinza para tubo toma la medida de tempe -

ratura de la tubería del refrigerante ofreciendo la
temperatura actual del refrigerante. La manguera
del refrigerante detecta entonces la presión del
refrigerante. Luego, el SSX34 utiliza la temperatura
actual y el punto de ebullición (a la presión detecta-
da) para calcular y mostrar el subcooling o super-
heat actual en tiempo real y mostrar también la tem-
peratura del refrigerante y la presión.

Operación

1. Conecte la pinza para tubo del termopar y la

manguera del refrigerante al medidor.

2. De ser necesario, realice una calibración (vea

Calibración de campo).

3. Seleccione °C o °F manteniendo oprimido el

botón de °C o °F al encender el SSX34.

4. Apriete a mano el conector tipo campana de

1/4" a la línea de succión o a la línea de líquido,
lo más cerca posible del evaporador o conden-
sador mediante una manguera de servicio (no
incluida) con aprobación EPA.

5. Seleccione las unidades de presión adecuadas

(psi inglés o kPa métrico) oprimiendo el botón
UNIT.

6. Seleccione el refrigerante (R22, R410A, R134A

o R404A) oprimiendo el botón TYPE y obser-
vando la flecha en la parte inferior de la pantalla
LCD.

7. Conecte la pinza para tubo a la línea de succión

(superheat) o líquido (subcooling) al menos a
seis pulgadas del compresor y deslícela por
debajo del aislamiento para lograr precisión
óptima al aislar la pinza para tubo del aire
ambiental.

8. Seleccione la temperatura a mostrar (superheat,

subcooling o temperatura del refrigerante). La
temperatura mostrada se selecciona con las fle-
chas al lado derecho de la pantalla LCD. “K” es
la temperatura directa del termopar (temperatu-
ra actual del refrigerante). “SH” es superheat y
“SC” es subcooling. La presión se muestra
cons tantemente en la esquina inferior derecha.

9. Espere hasta que el sistema sometido a prueba

se haya estabilizado.

10. Cuando se tiene la medida del superheat o del

subcooling, siga las especificaciones del fabri-
cante del acondicionador de aire para cargar o
diagnosticar correctamente el sistema.

Calibración de campo

Temperatura:

Para calibrar la temperatura del SSX34, ajuste el

control ubicado en el frente del medidor, denomina-
do “Temp-Cal”. La mejor manera de calibrar es
equiparando a una temperatura conocida. El agua
con hielo está muy cerca de los 32 °F y se encuen-
tra fácilmente disponible. Las precisiones de un
grado o mejor se obtienen fácilmente.
1. Estabilice un vaso grande de agua con hielo. El

agua pura y destilada será la más precisa.

2. Usando el botón TYPE, desplácese por la tem-

peratura mostrada hasta llegar al punto “K”, que
es la entrada de temperatura directa del ter-
mopar de tipo K.

3. Sumerja la sonda de temperatura en agua con

hielo y deje que se estabilice.

Presión:

Para calibrar la presión del SSX34, asegúrese
de que el SSX34 está desconectado de la
fuente de presión y en equilibrio con la presión
ambiental. Oprima el botón ATM y el SSX34
fijará el punto “cero” de presión a partir de la
presión ambiental.

General

Entorno operativo: 32 ºF (0 °C) a 122 ºF (50 °C)

<75% de H.R.

Entorno de almacenamiento: -4 °F (-20 °C) a

140 °F (60 °C) <80% de H.R. sin batería en el
medidor.

Rango excedido: se muestra "OL" (fuera de

rango) o bien “-OL”.

Apagado automático: 15 minutos.
Coeficiente de temperatura: 0.05 x (precisión

especificada) por cada °C.

Precisión: precisión indicada a 23 °C ±5 °C

(73 °F ±9 °F), <90% de H.R.

Batería: una única batería de 9 voltios estándar,

NEDA 1604, JIS 006P, IEC 6F22.

Batería baja: aparece el símbolo

.

Temperatura

Entrada de temperatura: conectores de termopar

tipo K estándar

Rango de medición: -40 a 400 °F (-40 a 204 °C)

(180 °F/82 °C máx. con termopar de pinza para
tubo ATC1 suministrado)

Resolución: 0.1°
Precisión del sistema luego de la calibración

de campo: ±1.0 °F en -40 a 200 °F con cali-
bración de campo, ±0.5 °C en -40 a 93 °C con
calibración de campo, ±2.0 °F en 200 a 400 °F
con calibración de campo, ±1.0 °C en 93 a
204 °C con calibración de campo

Presión

Entrada de presión: conector tipo campana

macho de 1/4" estándar

Rango de medición:

29" HgV a 500 psig (inglés)
74 cm HgV a 0 a 4000 kPa (métrico)
HgV indica una medición de vacío en pulgadas
(inglés) o cm (métrico) de mercurio. Un vacío
perfecto sería de 29.92" HgV o 76.00 cm HgV.
La presión atmosférica al nivel del mar sería de
0" HgV y 0 cm HgV.

Precisión del sistema luego de la calibración
de campo:

29" HgV a 0" HgV: ±0.2" HgV
74 cm HgV a 0 cm HgV: ±0.4 cm HgV
0 a 200 psi: ±1 psi
0 a 1378 kPa: ±7 kPa
200 a 500 psi: ±0.3%+1 psi
1378 a 3447 kPa: ±0.3%+7 kPa

Presión de sobrecarga máxima: 800 psig

Función de verificación de la batería

El SSX34 permite al usuario verificar la carga
de la batería en cualquier momento durante su
uso, simplemente manteniendo oprimido el
botón UNIT durante más de un segundo.
El porcentaje aproximado de carga de la batería
se muestra en la pantalla principal durante tres
segundos antes de regresar a la medida que se
mostraba antes de la verificación de la batería.

Fluctuaciones de la unidad cerca de
cero

Cuando la presión o el vacío se aproximan a

cero, la unidad mostrada en la pantalla puede fluc-
tuar entre vacío y presión. Esto es similar a lo que
sucede en el cuadrante de medidores tradicionales,
tal como se muestra. Por debajo de cero hay vacío
(pulg. Hg o cm Hg), por encima de cero hay presión
(psi o kPa). Si esto sucede, no existe ningún pro -
blema. Se mostrarán las unidades adecuadas
cuando se tome una medida de presión/vacío.

Fieldpiece Instruments, Inc.

1900 E. Wright Circle
Anaheim, California, 92806
United States
+1 714 634 1844

www.fieldpiece.com

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

T2

ATM

ON/OFF

TYPE

TEMP.

UNIT

K

SH

SC

PRESS FOR 1 SECOND

AUTO-OFF

BATTERY

CHECK

Temp Cal

ADVERTENCIAS

Nunca tome medidas de presión que superen los

500 psi (3500 kPa), ya que podría provocar daños o
heridas graves al medidor.

!

!
