Ryobi EWT0003 - Manual

• Teniendo el detector de entramado WallTech™ apagado,
colóquelo completamente abatido contra la pared.
• Oprima el botón de encendido (“On/Off”) situado en el
costado de la unidad y mantenga inmóvil la unidad durante
4 segundos aprox. hasta que se detenga el pitido. Esto
indica una correcta calibración.
• Para comenzar a detectar, continúe oprimiendo el botón de
encendido y lentamente deslice la unidad horizontalmente
por la pared, hacia la izquierda o derecha. A medida que
comienza acercarse a un elemento estructural (p. ej., un “pie
derecho”), se encienden sucesivamente de abajo hacia arriba
los diodos luminiscentes.
• Cuando se enciende el diodo luminiscente superior de color
rojo, se genera un pitido continuo. Esto indica el borde
de un elemento estructural. Marque este punto.
• Continúe recorriendo el área situada más allá del punto
marcado hasta que se apague el diodo luminiscente.
Deslice la unidad en la dirección inversa para localizar
el otro borde del elemento estructural.
• Marque este segundo punto. El centro del elemento
estructural está situado a la mitad entre las dos marcas.
NOTA: Debido a la potente capacidad de detección
de esta instrumento, asegúrese de marcar los dos bordes
del elemento estructural. Las dos marcas pueden indicar una
anchura mayor de la anchura real del elemento estructural,
pero el centro del mismo está entre las dos marcas.

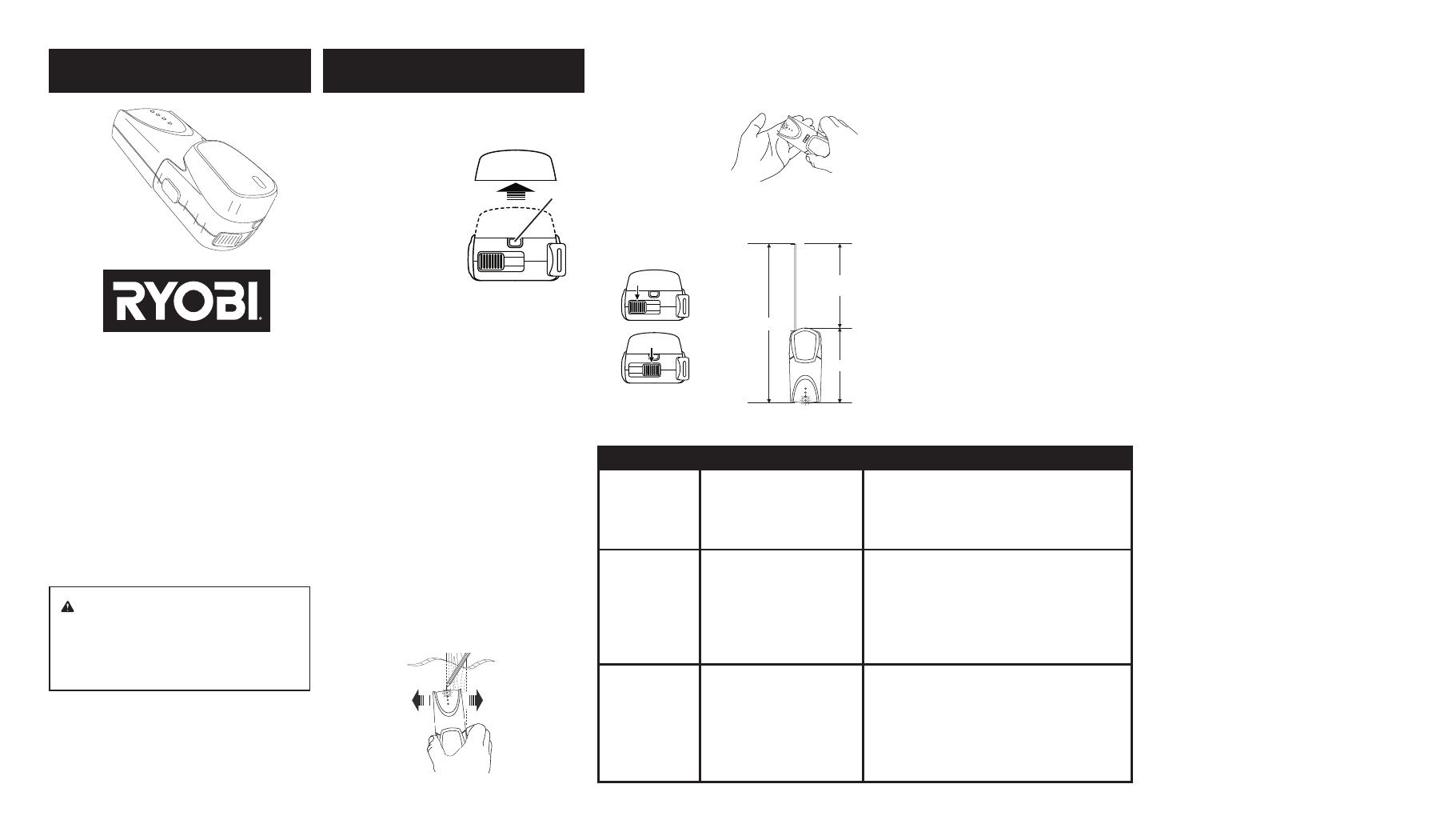

El detector de entramado WallTech™ de Ryobi encuentra
elementos estructurales de madera y metal en el interior
de las paredes, pisos y cielos rasos. Viene con un elegante
estuche de alto impacto.
En modo normal, el detector de entramado WallTech™
de Ryobi sirve para una profundidad hasta de 1-1/2 pulg.
(38 mm), con una precisión de 1/2 pulg. (12 mm) en la
localización del centro.
• Empuje hacia abajo el botón
de afloje con el dedo pulgar
y levante la tapa frontal
para dejar expuesto el
compartimiento de la pila.
• Conecte una pila de
9 voltios al conector
• Vuelva a introducirla
Recordatorio:
• Cuando el diodo luminiscente
verde inferior destella
repetidamente, esto indica
un nivel bajo de la pila, por lo
cual debe reemplazarla por
una nueva. Si va a guardar la
herramienta durante un período
de tiempo prolongado, retire la
pila para evitar el deterioro.
INSTALACIÓN DE LA PILA
Situación Causa posible Solución
• Encienda el detector de
entramado WallTech™ en
el aire. Si se encienden los
diodos luminiscentes al
acercar la mano a la parte
posterior, significa que la
unidad está funcionando
correctamente.
Según la proximidad de los cables eléctricos o de los tubos
hidráulicos con respecto a la pared, el detector de entramado
WallTech™ puede detectarlos de la misma manera que
detecta elementos estructurales. Siempre debe tenerse
precaución al clavar, cortar o taladrar en las paredes,
pisos y cielos rasos donde pueda haber tales elementos
estructurales.
Para lastimar tuberia, cables eléctricos, etc., recuerde que
normalmente los pies derechos y viguetas están espaciados
a 16 pulg. (406 mm) o a 24 pulg. (610 mm), y tienen una
anchura de 1-1/2 pulg. (38 mm).Un objeto que esté más
cercano o tenga una anchura diferente puede no ser un pie
derecho, vigueta o cortafuegos. Siempre apague la corriente
al trabajar cerca de cables eléctricos
.
No hay indicación.
Las luces comienzan
a destellar y la unidad
pita repetidamente.
Hay indicación en
demasiados lugares.
• No hay elementos estructurales
en esa área.
• Por accidente calibró la unidad
encima de un elemento estructural.
• Espesor del panel de la pared
sobre la profundidad de detección.
• Por accidente calibró la unidad
encima de un elemento estructural.
• Comenzó el recorrido en la parte
densa de la pared o encima de
un elemento estructural.
• La unidad no está completamente
abatida contra la pared.
• Inclinó o levantó la unidad durante
el recorrido.
• Se detectaron otros objetos
además de elementos
estructurales.
• Puede haber cables eléctricos
y tubos de metal o plástico cerca
o tocando la superficie interior
de la pared.
EWT0003
WallTech™
VERIFICACIÓN DEL FUNCIONAMIENTO
DE LA UNIDAD
• Mueva la unidad varias pulgadas hacia la izquierda
o derecha y comience de nuevo.
• Mueva la unidad varias pulgadas hacia la izquierda o
derecha y comience de nuevo el proceso de calibración.
• En superficies ásperas, coloque una pieza de cartón en la
pared, con lo cual la unidad se desliza con mayor suavidad.
• Siempre sostenga el detector de entramado WallTech™
paralelo al elemento estructural (pie derecho o vigueta)
y desplácelo a través de éste.
• Debido a que los pies derechos están espaciados a 16 pulg.
(406 mm) o a 24 pulg. (610 mm) y tienen una anchura de
1-1/2 pulg. (38 mm), esté pendiente de cualquier objeto
a una distancia menor o con una anchura diferente.
El detector de entramado WallTech™ está diseñado para
utilizarse únicamente en paredes interiores secas. Hay tres
factores principales que afectan la profundidad de detección:
Espesor, densidad y contenido de humedad.
El detector de entramado WallTech™ no está diseñado para
utilizarse en materiales de densidad no uniforme, como:
Baldosa de cerámica para pisos
Alfombras y acolchados
Papel tapiz y fibras metálicas
Paredes recién pintadas, no completamente secas
Cartón de fibra y yeso
TRABAJO CON MATERIALES
DIFERENTES
MEDIDAS DE PRECAUCIÓN
CALIBRACIÓN Y DETECCIÓN
EWT0003
WallTech™
• El detector de entramado
WallTech de Ryobi incluye una
cinta métrica con seguro .
• Al medir desde la parte inferior
de la unidad agregue 5 pulg.
(12.7 cm) a la longitud medida .
CARACTERÍSTICA ADICIONAL
5"
5"
10"
FIJAR
SOLTAR
Tapa del
compartimiento
de la pila
Botón de
afloje
Este producto es un artículo sujeto a desgaste. Por lo tanto
sólo está garantizado contra defectos en las piezas y en la
mano de obra, no contra el maltrato o el deterioro del producto
debido al desgaste normal, por un período de 2 años a partir
de la fecha de compra.
GARANTÍA
983000-345
8-03
RYOBI TECHNOLOGIES INC.
1428 Pearman Dairy Road
Anderson, SC 29625
www.ryobitools.com
Telephone: 1-800-525-2579
ADVERTENCIA: Para evitar el riesgo de una
descarga eléctrica, SIEMPRE apague la corriente al
trabajar cerca de cables eléctricos. Evite clavar, cortar
o taladrar en paredes donde haya presentes cables
eléctricos o tubería. No permita a los niños utilizar este
dispositivo. No es un juguete.
